1SB248502C402 Tilting system, body
/ Foton 4189SLFKA-AEZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

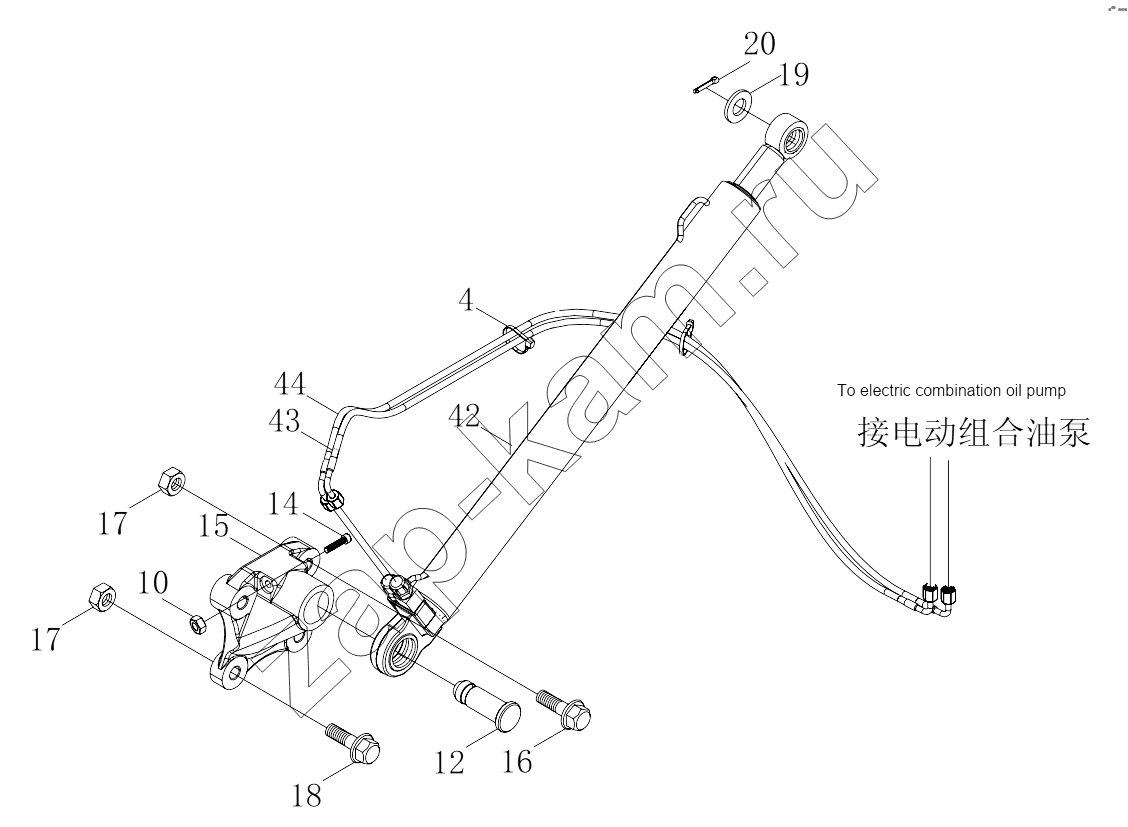

Схема/чертеж: 1SB248502C402 Tilting system, body / Foton 4189SLFKA-AEZA01
1SB248502C402
4
10
12
14
15
16
17
17
18
19
20
42
43
44
Поз. Артикул Название детали Кол-во Цена
1SB248502C402 1SB248502C402 Tilting system, body 1; -
1 H4502C03007A0 Body, union elbow, oil pipe 1; -
2 H4502C03003A0 Connecting oil pipe, hydraulic lock 1; -
3 H4502C03008A0 Body, union tee, oil pipe 1; -
4 Q67405100 Пластмассовая протяжка 25; -
5 H4502C03014A0 Oil inlet pipe, hydraulic lock 1; -
6 H4502C04008A0 Wire cross bracket 1; -
7 Q1460825 Болт с шестигранной головкой, пружинная шайба и плоская шайба 3; -
8 Q33008 Гайка шестигранная с буртиком 5; -
9 Q1460625 Болт с шестигранной головкой, пружинная шайба и плоская шайба 2; -
10 Q340B06 Гайка 3; -
11 1420836290003 Rubber ring 2; -
12 H4502C04004A0 Mounting shaft, cylinder 2; -
13 H4502C02002A0 Main cylinder 1; -
14 Q218B0865 Hex socket cheese-head screw 2; -
15 H4502C04002A0 Support, cylinder 2; -
16 Q1861660TF2 Hexagon flange bolt-oversize series 4; -
17 Q33016T13F2 Hexagon nut, style I 8; -
18 Q1861650TF2 Hexagon flange bolt-oversize series 4; -
19 Q40124 Плоская шайба 2; -
20 Q5005056 Шплинт разводной 2; -
21 H4502C03009A0 Oil return pipe, main cylinder 1; -
22 H4502C04007A0 Bracket, thread guide 1; -
23 Q1861030 Hexagon flange bolt-oversize series 4; -
24 Q33010 Гайка шестигранная с буртиком 4; -
25 H4502C01005A0 Electric combination oil pump 1; -
26 H4502C01003A0 Controller, electric pump 1; -
27 H4502C04003A0 Bracket, controller 1; -
28 H4502C04001A0 Bracket, electric pump 1; -
29 Q1861430 Hexagon flange bolt-oversize series 2; -
30 Q1460820 Болт с шестигранной головкой, пружинная шайба и плоская шайба 6; -
31 H4502C04011A0 Lift caution plate 1; -
32 H4502C04012A0 Note marking, lifting operation 1; -
33 H4502C04013A0 Reinforcing stay, bracket, electric pump 1; -
34 H4502C04014A0 Attachment bracket, stay 1; -
35 Q1460830 Болт с шестигранной головкой, пружинная шайба и плоская шайба 2; -
36 H4502C03015A0 Oil pipe, release cylinder 1; -
37 1B24950200242 Straight-through joint, release cylinder 1; -
38 H4502C04015A0 Bracket, thread guide 1; -
39 Q72310 Sealing washer 1; -
40 1B24950280028 Fixing clip, lift pipe 5; -
41 H4502C03010A0 Oil inlet pipe, main cylinder 1; -
42 H4502C02003A0 Auxiliary cylinder 1; -
43 H4502C03005A0 Oil inlet pipe, auxiliary cylinder 1; -
44 H4502C03006A0 Oil return pipe, auxiliary cylinder 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
