1SB2485450401 Footboard, body
/ Foton 4189SLFKA-AEZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

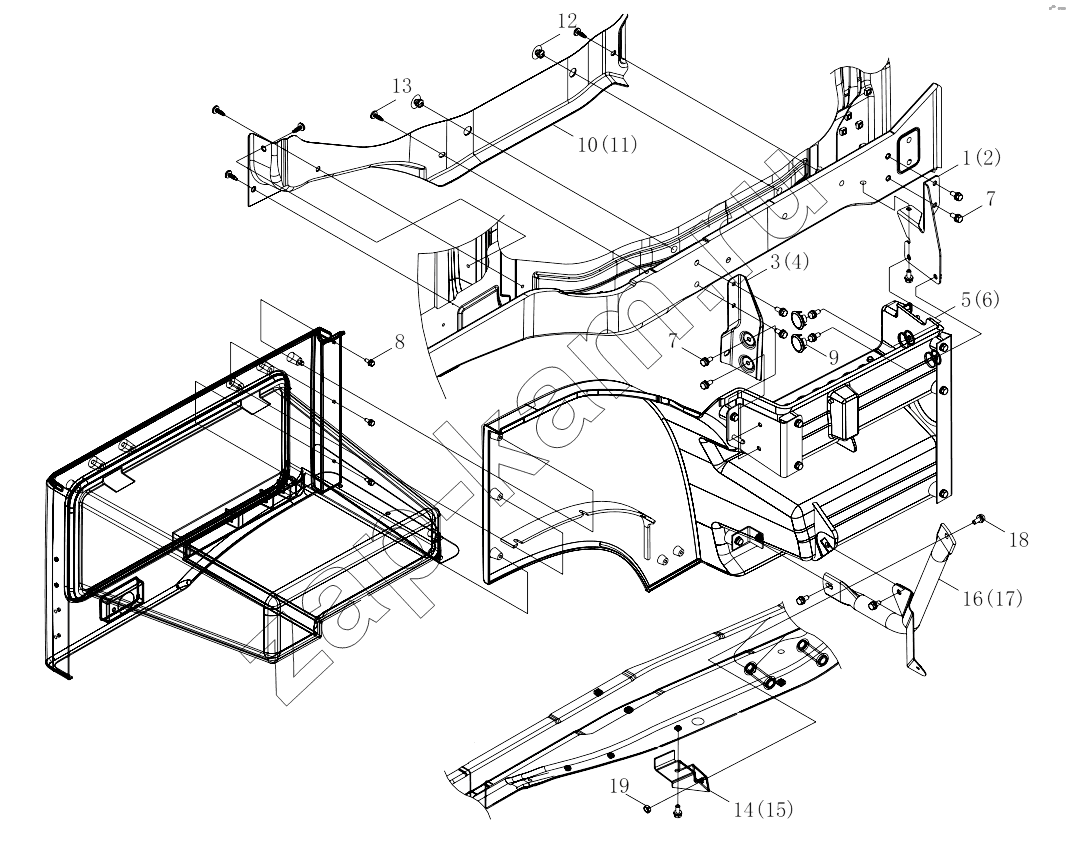

Схема/чертеж: 1SB2485450401 Footboard, body / Foton 4189SLFKA-AEZA01
1SB2485450401
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1SB2485450401 1SB2485450401 Footboard, body 1; -
1 H4545010005A0 Front bracket assembly, left upper pedal 1; -
2 H4545010006A0 Right upper pedal front bracket assembly 1; -
3 H4545010007A0 Rear bracket, left upper pedal 1; -
4 H4545010008A0 Rear bracket, right upper pedal 1; -
5 H4545014001A0 Footboard assembly 1; -
6 H4545014002A0 Footboard assembly 1; -
7 Q1460820 Болт с шестигранной головкой, пружинная шайба и плоская шайба 18; -
8 Q1460616 Болт с шестигранной головкой, пружинная шайба и плоская шайба 6; -
9 H4845010009A0 Block cover, guard, footboard 4; -
10 H4545010001A0 Trim panel 1; -
11 H4545010002A0 Trim panel 1; -
12 H4545010003A0 Large clip, trim 4; -
13 H4545010004A0 Snap fastener 10; -
14 H4545012009A0 Bracket, stay tube assembly 1; -
15 H4545012010A0 Bracket, stay tube assembly 1; -
16 H4545012007A0 Sprag assembly, guard, footboard 1; -
17 H4545012008A0 Sprag assembly, guard, footboard 1; -
18 Q1460825 Болт с шестигранной головкой, пружинная шайба и плоская шайба 8; -
19 Q32008 Гайка шестигранная с зубчатым буртиком 2; 240 ₽
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
