1SB2487040402 Sleeper device
/ Foton 4189SLFKA-AEZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

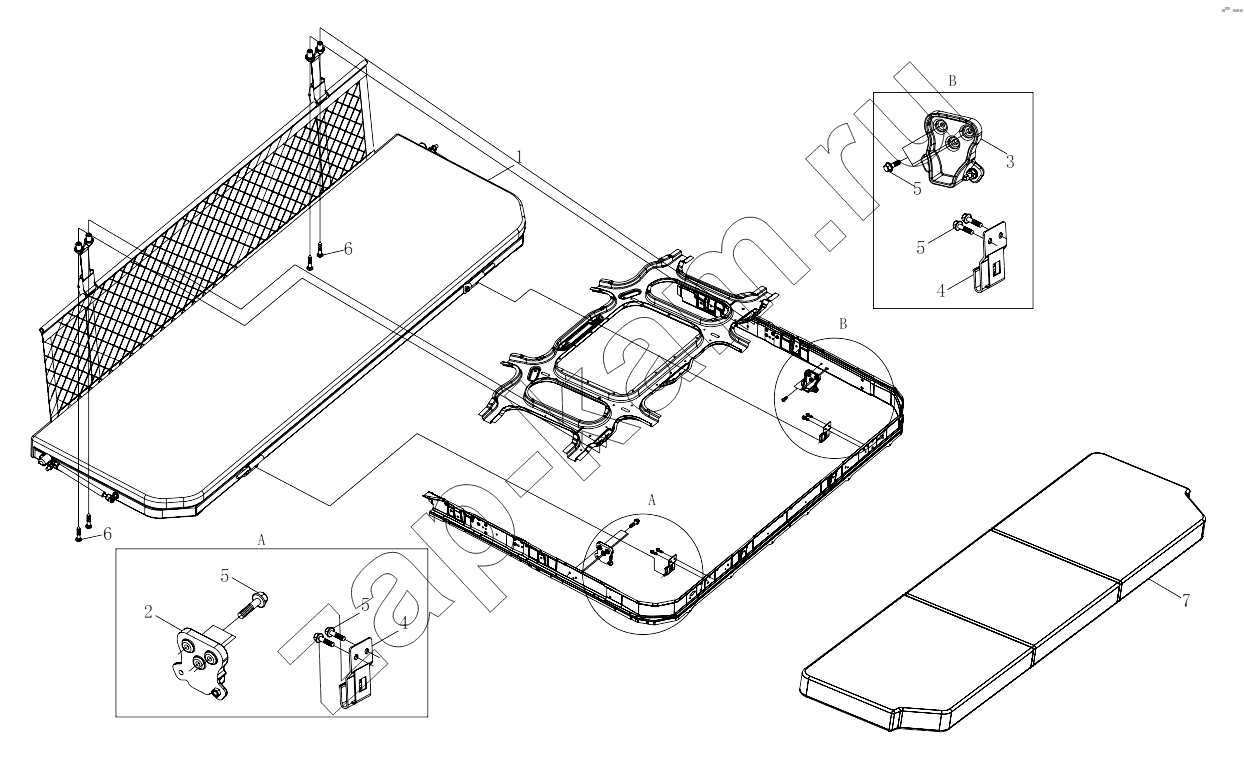

Схема/чертеж: 1SB2487040402 Sleeper device / Foton 4189SLFKA-AEZA01
1
2
3
4
4
5
5
5
5
6
6
7
Поз. Артикул Название детали Кол-во Цена
1SB2487040402 1SB2487040402 Sleeper device 1; -
1 H4704010200A0 Upper berthing assembly 1; -
2 H4704010310A0 Bearing assembly, berth 1; -
3 H4704010320A0 Bearing assembly, berth 1; -
4 H4704010380A0 Mounting bracket assembly, rear wall, berth 2; -
5 Q1800825TF2 Hex bolts with serrated flange 10; -
6 Q2140840F31 Cross recessed pan head screw 4; -
7 H4704010401A0 Bedding assembly, berth 1; -
8 H4704012600A0 Storage box assembly 1; -
9 H4704012650A0 Pad assembly, storage box 1; -
10 H4704010670A0 Pad assembly, opening, side wall, storage box 1; -
11 Q2360616F31 Cross recessed pan head screw, spring washer and flat washer assembly 12; -
12 Q1460616F31 Hexagon head bolt, spring washer and washer unit 18; -
13 Q1460620 Болт с шестигранной головкой, пружинная шайба и плоская шайба 5; -
14 H4704012690A0 Storage box assembly 1; -
15 H4704012660A0 Pad assembly, storage box 1; -
16 H4704010680A0 Pad assembly, opening, side wall, storage box 1; -
17 H4512014005A0 Carpet assembly 1; -
18 H4704012900A0 Lifting table assembly 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
