1SB2488110402 Heating unit (heater)
/ Foton 4189SLFKA-AEZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

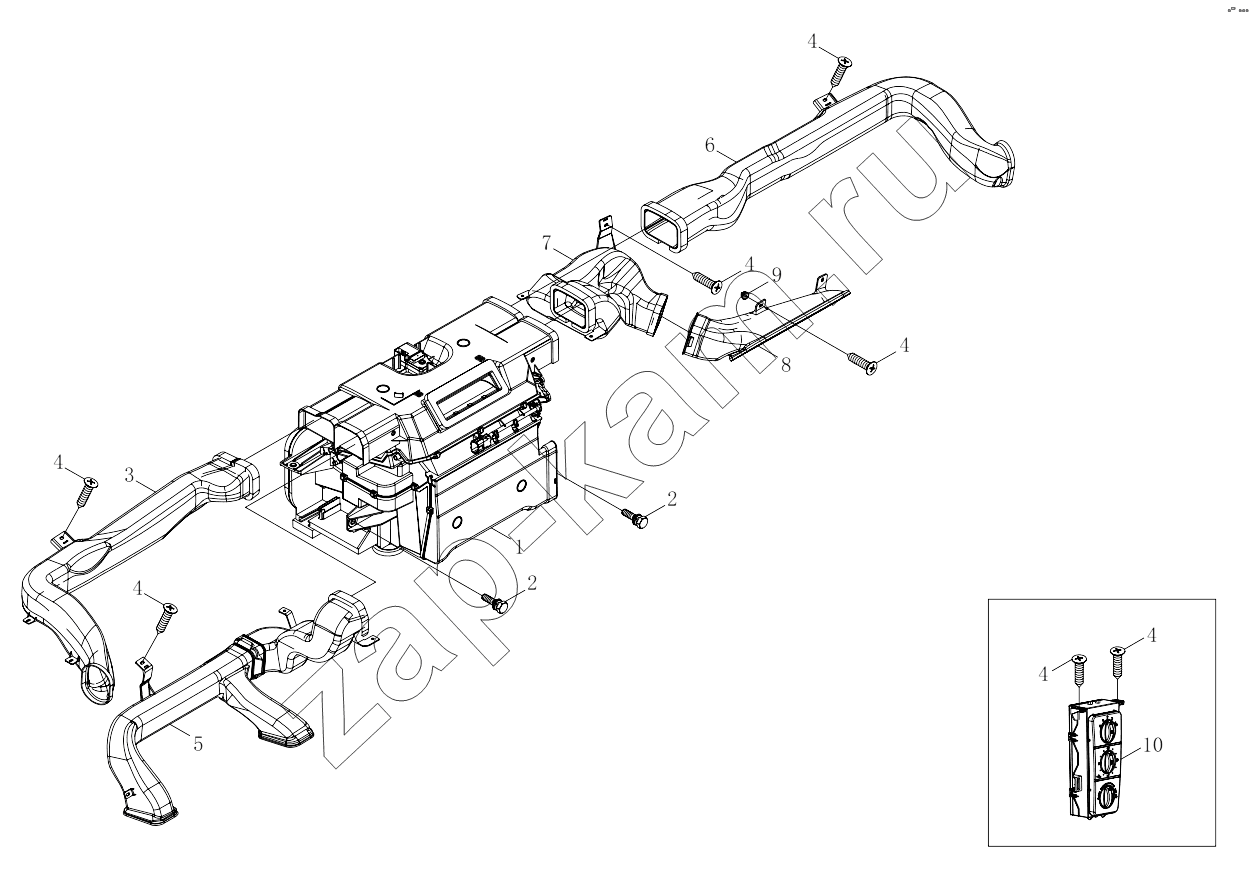

Схема/чертеж: 1SB2488110402 Heating unit (heater) / Foton 4189SLFKA-AEZA01
1SB2488110402
1
2
2
3
4
4
4
4
4
4
4
5
6
7
8
9
10
Поз. Артикул Название детали Кол-во Цена
1SB2488110402 1SB2488110402 Heating unit 1; -
1 H4811010002A0 Heater box assembly 1; -
2 Q1410620L Hexagon head bolt and taper elastic washer assembly 4; -
3 H4811040001A0 Air duct, driver side 1; -
4 Q2214216 Tapping screw 18; -
5 H4811040002A0 Foot air duct, driver side 1; -
6 H4811040003A0 Air duct, co-driver side 1; -
7 H4811040004A0 Foot air duct, co-driver side 1; -
8 H4811040005A0 Foot air duct, co-driver side 1; -
9 Q398B03 Plastic nut 2; -
10 H4811030001A0 A/C controller assembly 1; -
11 H4811040006A0 Intake air deflector 1; -
12 Q2706319F31 Hexagon flange tapping screw 7; -
13 H4811040007A0 Screen 1; -
14 H4811050001A0 Heater line assembly, front wall 1; -
15 Q68618F4 Скоба 1; -
16 H4811060001A0 Pipe clamp, heater 1; -
17 Q32006 Гайка шестигранная с зубчатым буртиком 1; -
18 H4811050002A0 Heater pipeline assembly, chassis 1; -
19 Q1460820 Болт с шестигранной головкой, пружинная шайба и плоская шайба 2; -
20 Q67632 Кольцевой хомут 8; -
21 H4811060005A0 Bracket 1, heater 1; -
22 Q1460616 Болт с шестигранной головкой, пружинная шайба и плоская шайба 3; -
23 H4811060009A0 Bracket, heater 1; -
24 Q1461030 Болт с шестигранной головкой, пружинная шайба и плоская шайба 2; -
25 Q32010 Гайка шестигранная с зубчатым буртиком 2; -
26 H4811050006A0 Heater pipeline assembly, chassis 1; -
27 Q1460616F31 Hexagon head bolt, spring washer and washer unit 1; -
28 H4513040001A0 Hole sticker 60, floor 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
