1SB2488310401 Bumper
/ Foton 4189SLFKA-AEZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

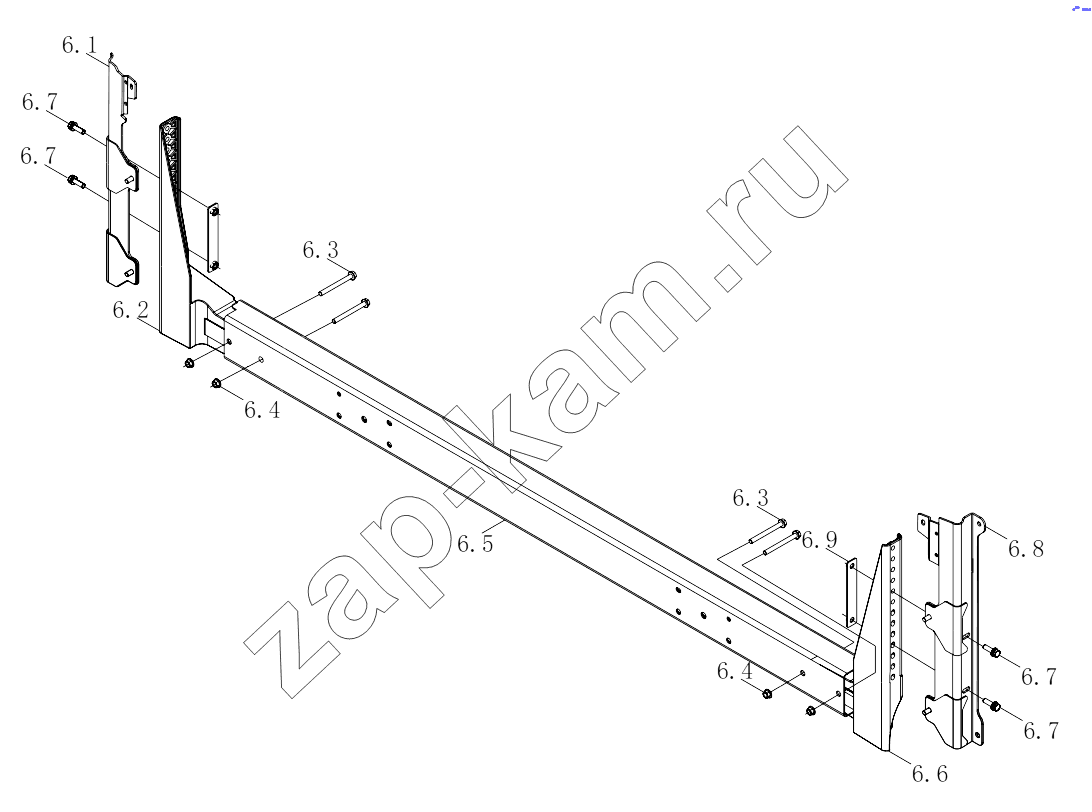

Схема/чертеж: 1SB2488310401 Bumper / Foton 4189SLFKA-AEZA01
6.5
6.1
6.2
6.3
6.3
6.4
6.4
6.6
6.7
6.7
6.7
6.7
6.8
6.9
Поз. Артикул Название детали Кол-во Цена
12.12 H4831012005A0 Fascia, bumper 1; -
12.2 Q32006 Гайка шестигранная с зубчатым буртиком 2; -
12.3 H4831010007A0 Bumper pedal 1; -
12.4 H4831012004A0 Fascia, bumper 1; -
12.5 H4831012003A0 Fascia, bumper 1; -
12.6 H4831010005A0 Clip, fascia, bumper 12; -
12.7 H4831012001A0 Front bumper body assembly 1; -
12.8 H4831010065A0 Fascia, bumper 1; -
12.9 1B24953100473 Clip 4; -
12.10 H4831010016A0 Rotary stand assembly, combination headlight 2; -
12.11 H4831012006A0 Fascia, bumper 1; -
12.1 Q2140616 Винт 2; -
12.13 Q1460616F31 Hexagon head bolt, spring washer and washer unit 2; -
12.14 Q1460616 Болт с шестигранной головкой, пружинная шайба и плоская шайба 2; -
12.15 H4831010017A0 Mounting bracket, combination headlight 1; -
12.16 Q1460820 Болт с шестигранной головкой, пружинная шайба и плоская шайба 2; -
12.17 H4831010066A0 Fascia, bumper 3; -
12.18 H4831010018A0 Mounting bracket, combination headlight 4; -
12.19 Q1460820 Болт с шестигранной головкой, пружинная шайба и плоская шайба 5; -
13 H4831012008A0 Mounting bracket assembly, foot board, bumper 6; -
14 Q1460825F31 Hexagon head bolt, spring washer and flat washer unit 7; -
15 Q18410100F31 Hex head flange bolt 8; -
6.5 H4831010041A0 Protection device assembly 1; -
1 Q2140616 Винт 4; -
2 Q1460816 Болт с шестигранной головкой, пружинная шайба и плоская шайба 4; -
3 Q1461025 Болт с шестигранной головкой, пружинная шайба и плоская шайба 4; -
4 H4831012011A0 Fascia, bumper 1; -
5 Q1840616 Болт с шестигранной головкой и зубчатым буртиком 4; -
6 H4831012007A0 Holder assembly, bumper 1; -
6.1 H4831012009A0 Mounting bracket assembly, bumper 1; -
6.2 H4831010043A0 Attachment bracket, protection device 1; -
6.3 Q18410100F31 Hex head flange bolt 4; -
6.4 Q32010 Гайка шестигранная с зубчатым буртиком 8; -
1SB2488310401 1SB2488310401 Bumper 1; -
6.6 H4831010044A0 Attachment bracket, protection device 1; -
6.7 Q1461035 Болт с шестигранной головкой, пружинная шайба и плоская шайба 4; -
6.8 H4831012010A0 Mounting bracket assembly, bumper 1; -
6.9 H4831010042A0 Nut plate 2; -
7 Q150B20110 Hexagon head bolt 4; -
8 Q32020 Hexagon flange nut 4; -
9 H4831010047A0 Bracket assembly, protection 1; -
10 H4831010048A0 Bracket assembly, protection 1; -
11 H4831012012A0 Fascia, bumper 1; -
12 H4831012002A0 Bumper subassembly 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
