1SB2488430403 Wheel mud guard
/ Foton 4189SLFKA-AEZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

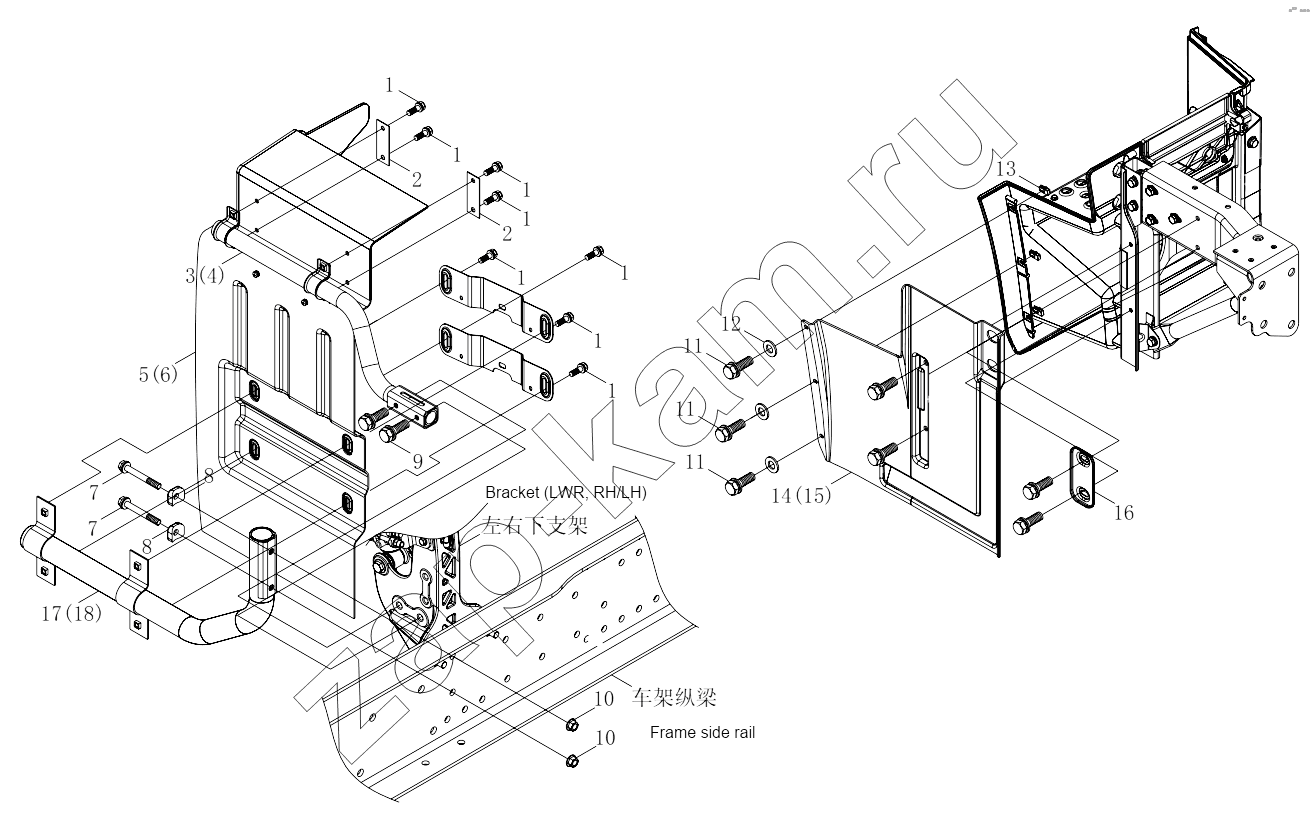

Схема/чертеж: 1SB2488430403 Wheel mud guard / Foton 4189SLFKA-AEZA01
1SB2488430403
1SB2488430403
1
1
1
1
1
1
1
1
2
2
3
4
5
6
7
7
8
8
9
10
10
11
11
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1SB2488430403 1SB2488430403 Wheel mud guard ; -
1 Q1460820 Болт с шестигранной головкой, пружинная шайба и плоская шайба 24; -
2 H4843020042A0 Mounting stiffener, fender 4; -
3 H4843020005A0 Stay tube assembly, fender 1; -
4 H4843020006A0 Stay tube assembly, fender 1; -
5 H4843025015A0 Fender 1; -
6 H4843025016A0 Fender 1; -
7 Q18614110 Hexagon flange bolt-oversize series 4; -
8 H4843020041A0 Mounting block, bolt 4; -
9 Q1461065 Hexagon head bolt, spring washer and washer unit 4; -
10 Q33014 Hexagon flange locking-nut, full metal 4; -
11 Q1460620 Болт с шестигранной головкой, пружинная шайба и плоская шайба 6; -
12 Q40206 Шайба 6; -
13 Q31206 Leaf spring nut, type B 6; -
14 H4843020019A0 Fender 1; -
15 H4843020020A0 Fender 1; -
16 H4843020018A0 Retaining plate, fender 2; -
17 Н4843020003А0 Stay tube assembly, fender 1; -
18 Н4843020004А0 Stay tube assembly, fender 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
