1SB2488450401 Step board
/ Foton 4189SLFKA-AEZA01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

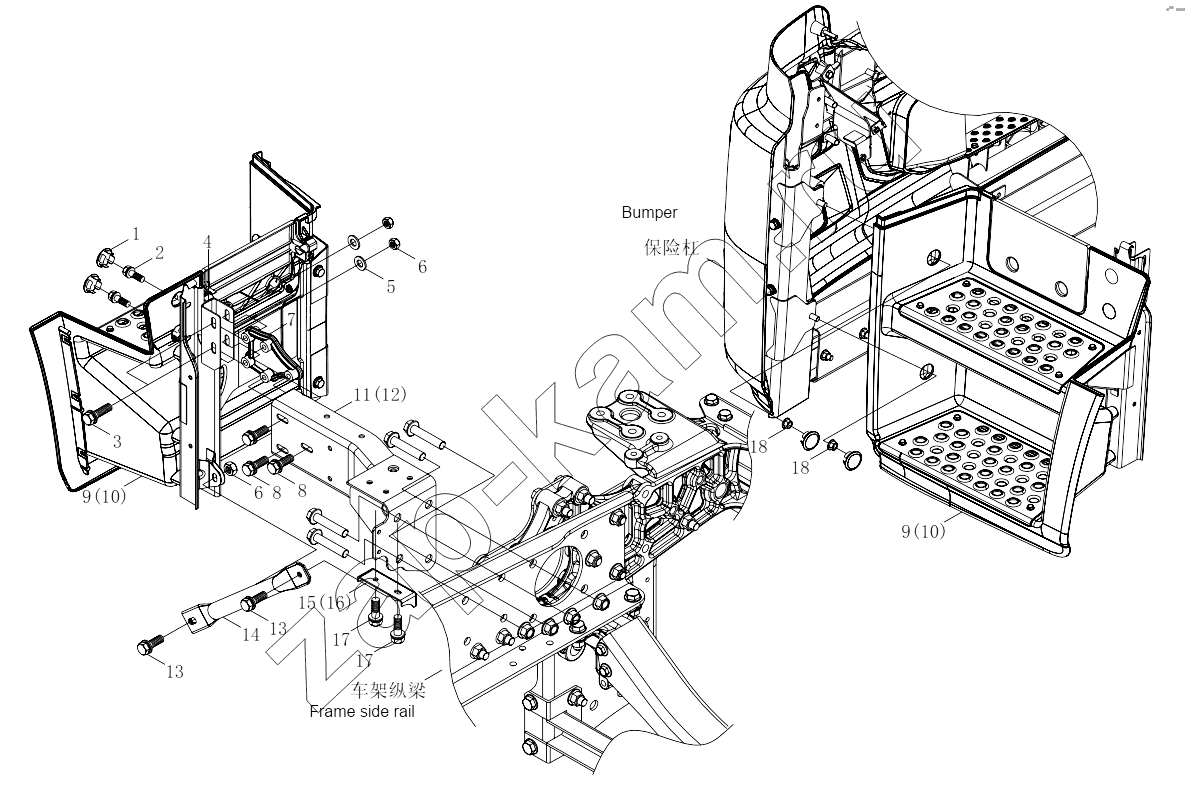

Схема/чертеж: 1SB2488450401 Step board / Foton 4189SLFKA-AEZA01
1SB2488450401
1SB2488450401
1
2
3
4
5
6
6
7
8
8
9
9
10
10
11
12
13
13
14
15
16
17
17
18
18
Поз. Артикул Название детали Кол-во Цена
1SB2488450401 1SB2488450401 Step board ; -
1 H4845010009A0 Block cover, guard, footboard 8; -
2 Q1461025 Болт с шестигранной головкой, пружинная шайба и плоская шайба 4; -
3 Q1461060 Hexagon head bolt, spring washer and washer unit 4; -
4 H4845010005A0 Mounting bracket I assembly, footboard 2; -
5 Q40210 Шайба 4; -
6 Q340B10 Гайка 6; 100 ₽
7 H4845010007A0 Holder, footboard 2; -
8 Q1461035 Болт с шестигранной головкой, пружинная шайба и плоская шайба 6; -
9 H4845014005A0 Footboard assembly 1; -
10 H4845014006A0 Footboard assembly 1; -
11 H4845010003A0 Attachment bracket assembly, frame 1; -
12 H4845010004A0 Attachment bracket assembly, frame 1; -
13 Q1461030 Болт с шестигранной головкой, пружинная шайба и плоская шайба 4; -
14 H4845010006A0 Stay tube, footboard 2; -
15 H4845010021A0 Mounting bracket assembly, stay tube 1; -
16 H4845010022A0 Mounting bracket assembly, stay tube 1; -
17 Q1460825 Болт с шестигранной головкой, пружинная шайба и плоская шайба 4; -
18 Q33010 Гайка шестигранная с буртиком 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
