Грузовая платформа 1SB1808500003
/ Foton BJ1039, BJ1049 (Aumark III)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

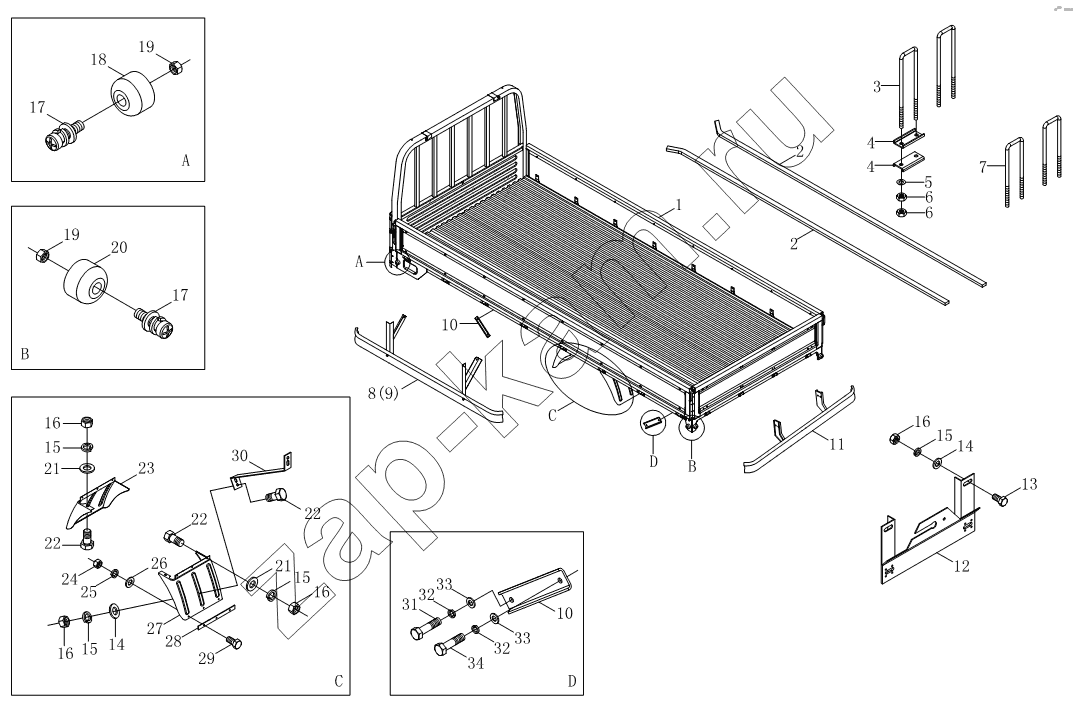

Схема/чертеж: Грузовая платформа 1SB1808500003 / Foton BJ1039, BJ1049 (Aumark III)
1
2
2
3
4
4
5
6
6
7
8
9
10
10
11
12
13
14
14
15
15
15
15
16
16
16
16
17
17
18
19
19
20
21
21
22
22
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
Поз. Артикул Название детали Кол-во Цена
1 1B18085000068 Грузовая платформа в сборе 1; -
2 1B18085000071 Подряжник платформы 2; -
3 1B18085000003 Передний седлообразный болт 2; -
4 1B18085000201 Прижим седлообразного болта 8; -
5 Q40112 Плоская шайба 8; -
6 Q340B12 Гайка крепления кронштейн нижней подножки 16; -
7 1B18085000004 Задний седлообразный болт 2; -
8 1B18085900017 Защитные перила на левом боку в сборе 1; -
9 1B18085900018 Защитные перила на правом боку в сборе 1; -
10 1B18085000018 Соединительная пластина 4; -
11 1B18085900013 Задние защитные перила в сборе 1; -
12 1B16985000380 Плато номерного знака в сборе 1; -
13 Q150B0820 Болт 2; -
14 Q40108 Плоская шайба 14; -
15 Q40308 Шайба пружинная 30; 30 ₽ - 60 ₽
16 Q340B08 Гайка 30; -
17 Q2360630 Винт 6; -
18 1B18085000015 Передний буферный блок в сборе 2; -
19 Q340B06 Гайка 6; -
20 1B16985000013 Передний буферный блок 4; -
21 Q40208 Шайба 32; -
22 Q150B0816 Болт 28; -
23 1B16985000783 Левый передний брызговик 2; -
24 Q340B06F30 Шестигранная гайка типа 1 6; -
25 Q40306F30 Шайба пружинная 6; -
26 Q40106F30 Плоская шайба 6; -
27 1B16985000784 Левый задний брызговик 2; -
28 1B16985000020 Прижим козырька 2; -
29 Q150B0620F30 Болт с шестигранной головкой 6; -
30 1B18085000096 Упор брызговика 4; -
31 Q150B1025 Болт 4; -
32 Q40310 Шайба пружинная 8; -
33 Q40110 Плоская шайба 8; -
34 Q150B1080 Болт 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
