Грузовая платформа 1SB1808500104
/ Foton BJ1039, BJ1049 (Aumark III)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

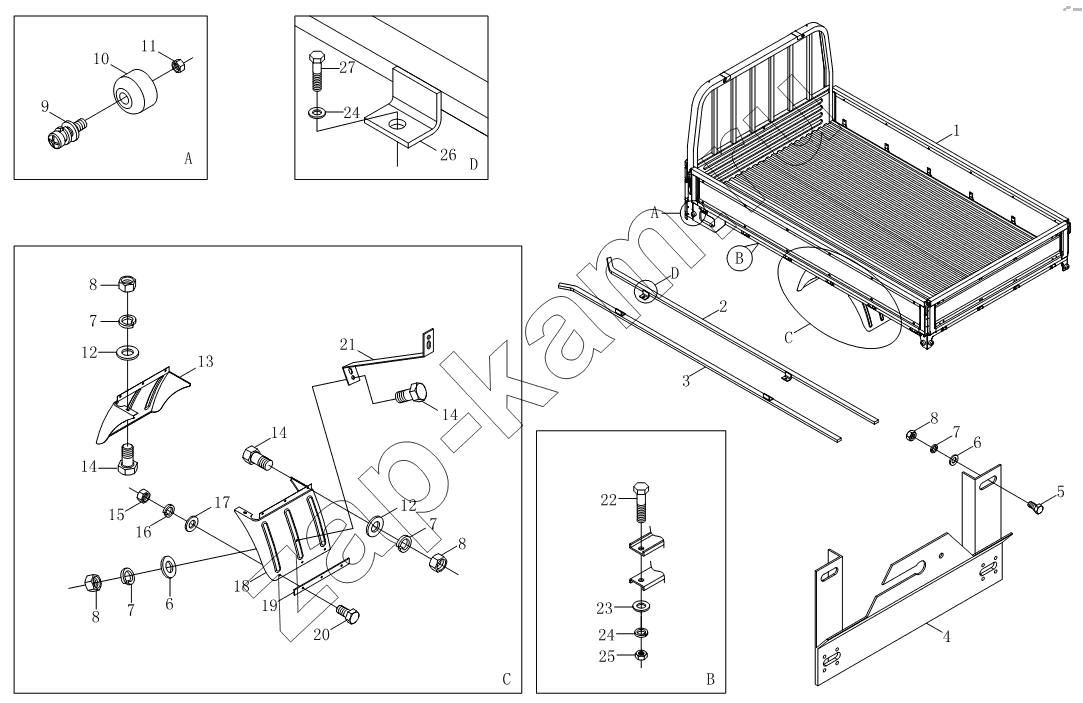

Схема/чертеж: Грузовая платформа 1SB1808500104 / Foton BJ1039, BJ1049 (Aumark III)
1
2
3
4
5
6
6
7
7
7
7
8
8
8
8
9
10
11
12
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
Поз. Артикул Название детали Кол-во Цена
1 1B18085000020 Грузовая платформа в сборе 1; -
2 1B18085000022 Правый подряжник 1; -
3 1B18085000021 Левый подряжник 1; -
4 1B16985000380 Плато номерного знака в сборе 1; -
5 Q150B0820 Болт 2; -
6 Q40108 Плоская шайба 14; -
7 Q40308 Шайба пружинная 30; 30 ₽ - 60 ₽
8 Q340B08 Гайка 30; -
9 Q2360630 Винт 6; -
10 1B16985000013 Передний буферный блок 6; -
11 Q340B06 Гайка 6; -
12 Q40208 Шайба 32; -
13 1B16985000783 Левый передний брызговик 2; -
14 Q150B0816 Болт 28; -
15 Q340B06F30 Шестигранная гайка типа 1 6; -
16 Q40306F30 Шайба пружинная 6; -
17 Q40106F30 Плоская шайба 6; -
18 1B16985000784 Левый задний брызговик 2; -
19 1B16985000020 Прижим козырька 2; -
20 Q150B0620F30 Болт с шестигранной головкой 6; -
21 1B18085000096 Упор брызговика 4; -
22 Q150B1035 Болт 12; -
23 Q40110 Плоская шайба 12; -
24 Q40310 Шайба пружинная 16; -
25 Q340B10 Гайка 12; 100 ₽
26 1B18085000122 Внутренняя опора продольной балки 4; -
27 Q150B1025 Болт 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
