Механизм управления сцеплением 1S10391620115
/ Foton BJ1039, BJ1049 (Aumark III)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

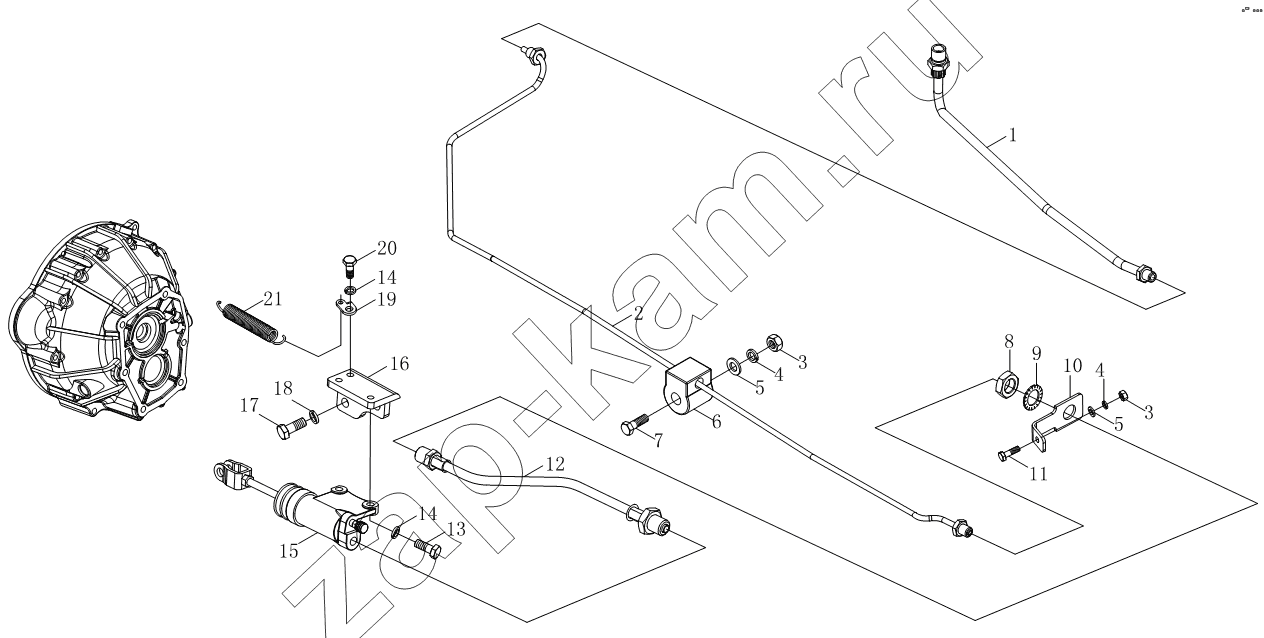

Схема/чертеж: Механизм управления сцеплением 1S10391620115 / Foton BJ1039, BJ1049 (Aumark III)
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
Поз. Артикул Название детали Кол-во Цена
1 1103935600165 Тормозной шланг 1; -
2 1103916200043 Трубопровод цилиндра сцепления 1; -
3 Q340B06F30 Шестигранная гайка типа 1 2; -
4 Q40306F30 Шайба пружинная 2; -
5 Q40106F30 Плоская шайба 2; -
6 1106616200005 Зажим трубы 1; -
7 Q150B0660F30 Болт с шестигранной головкой 1; -
8 Q351B18F30 Шестигранная тонкая гайка-мелкая резьба 1; -
9 Q41218F30 Стопорная шайба 1; -
10 1102935600016 Кронштейн 1; -
11 Q150B0620F30 Болт с шестигранной головкой 1; -
12 1104616200020 Шланг сцепления 1; -
13 Q150B0825F30 Болт с шестигранной головкой 2; -
14 Q40308F30 Шайба пружинная 3; -
15 1104916200039 Рабочий цилиндр сцепления 1; -
16 1104916200011 Кронштейн рабочего цилиндра сцепления 1; -
17 Q151C1025F30 Болт с шестигранной головкой-мелкая резьба 2; -
18 Q40310F30 Шайба пружинная 2; -
19 1104316200108 Пружина возвратная 1; -
20 Q150B0820F30 Болт с шестигранной головкой 1; -
21 1102716200038 Пружина возвратная вилки сцепления 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
