Неподвижное устройство кузова 1SB1805010102
/ Foton BJ1039, BJ1049 (Aumark III)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

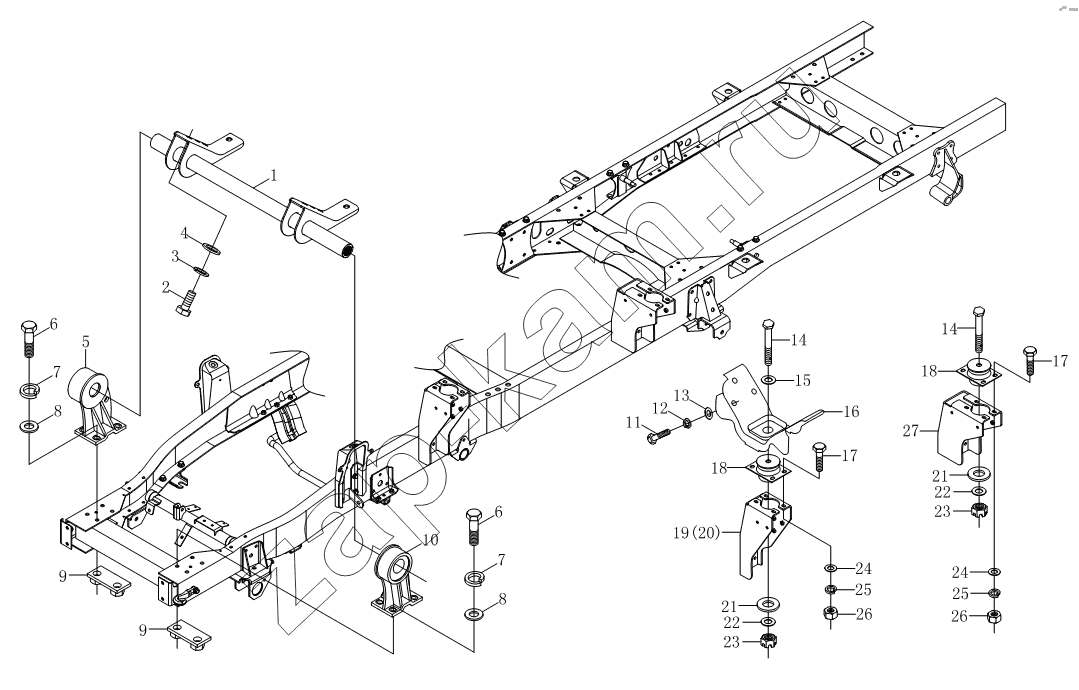

Схема/чертеж: Неподвижное устройство кузова 1SB1805010102 / Foton BJ1039, BJ1049 (Aumark III)
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
12
13
14
14
15
16
17
17
18
18
19
20
21
21
22
22
23
23
24
24
25
25
26
26
27
Поз. Артикул Название детали Кол-во Цена
1 1B18050200050 Передняя опорная поперечная балка в сборе 1; -
2 Q150B1235TF30 Болт с шестигранной головкой 6; -
3 Q40512F30 Шайба пружинная 6; -
4 Q40112F30 Плоская шайба 6; -
5 1B18050100051 Правый передний держатель в сборе 1; -
6 Q150B1440TF30 Болт с шестигранной головкой 8; -
7 Q40014F30 Шайба 8; -
8 Q40514F30 Шайба пружинная 8; -
9 1B18050200057 Головка гайки опоры для опрокидывания 4; -
10 1B18050100050 Левый передний держатель в сборе 1; -
11 Q150B0825F30 Болт с шестигранной головкой 8; -
12 Q40308F30 Шайба пружинная 8; -
13 Q40108F30 Плоская шайба 8; -
14 1B18050200226 Стопорный болт с шестигранной головкой 4; -
15 Q40116F30 Плоская шайба 4; -
16 1B18051000181 Монтажный кронштейн в сборе 2; -
17 Q150B1030F30 Болт с шестигранной головкой 32; -
18 1B18050200212 Упругая прокладка в сборе 4; -
19 1B18050100034 Люнетодержатель левого однорядного кузова в сборе 1; -
20 1B18050100026 Люнетодержатель правого однорядного кузова в сборе 1; -
21 1B18050200224 Шайба 4; -
22 Q40114F30 Плоская шайба 4; -
23 Q32814T13F9 Неметаллическая шестигранная замочная гайка типа 1 4; -
24 Q40110F30 Плоская шайба 32; -
25 Q40310F30 Шайба пружинная 32; -
26 Q340B101F30 шестигранная гайка типа 32; -
27 1B18050100014 Опора двухрядной кабины 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
