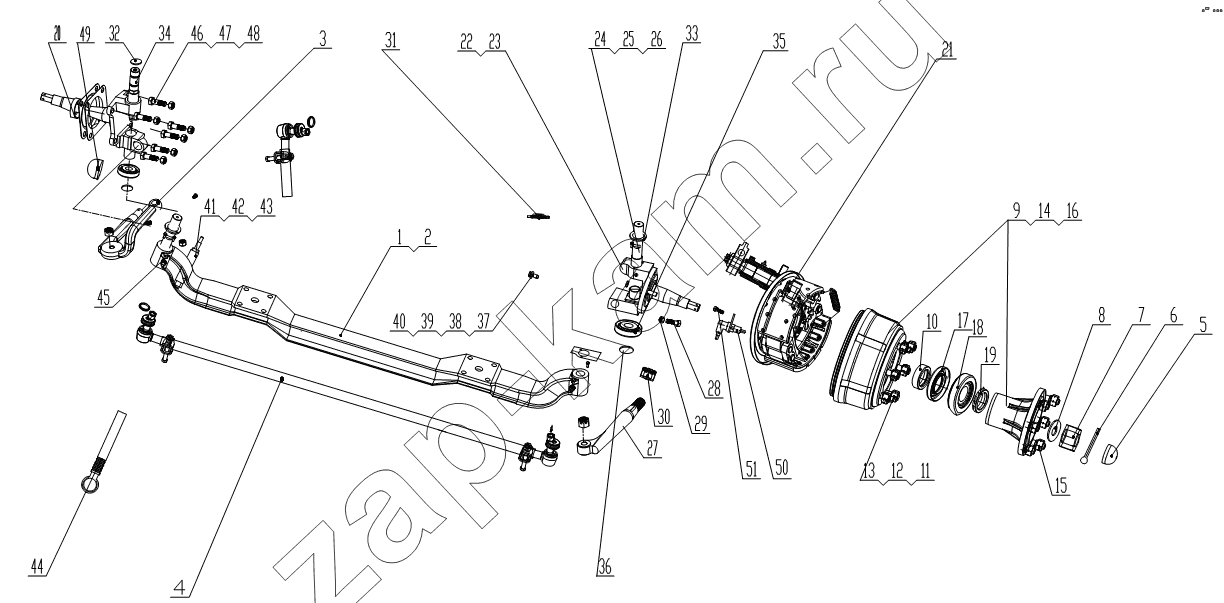

Передний вал 1S10393000118
/ Foton BJ1039, BJ1049 (Aumark III)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 3000000-HF324(FTL1) | Передний вал с тормозом в сборе | 1; | |
| 2 | 3000031-HF324FTL | Передний вал | 1; | |
| 3 | 3000028-HF324 (FT) | Изгибающая сошка поворота | 1; | |
| 4 | 3003000-HF324 (FT) | Поперечный поворотный рычаг в сборе | 1; | |
| 5 | 3000003-HF323(MD) | Колпак передней ступицы | 2; | |
| 6 | Q5005045 | Шплинт | 2; | |
| 7 | 3000009-HF323 (MD) | Гайка поворотной цапфы | 2; | |
| 8 | 3000011-HF323 (MD) | Контровочная шайба гайки поворотной цапфы | 2; | |
| 9 | 31031(2)00-HF324FTL1 | Передняя ступица с тормозным барабаном в сборе | 2; | |
| 10 | 32207 | Роликоподшипник конический | 2; | |
| 11 | 3103107-HF324(FT) | Болт-шпилька переднего тормозного барабана | 12; | |
| 12 | Q40512 | Тяжелая пружинная шайба | 12; | |
| 13 | Q360B12 | Шестигранная гайка типа 2 | 12; | |
| 14 | 3103101-HF324 (FTL1) | Передняя ступица | 2; | |
| 15 | 31031(2)10-HF324FT | Блок болта передней шины | 12; | |
| 16 | 3103102-HF324 (FTL) | Передний тормозной барабан | 2; | |
| 17 | 32210 | Роликоподшипник конический | 2; | |
| 18 | 3103105-HF324 (MD) | Сальник передней ступицы | 2; | |
| 19 | 3103108-HF324 (FTA3) | Венец шестерни | 2; | |
| 20 | 3000001-HF323 (MD) | Втулка сальника передней ступицы | 2; | |
| 21 | 35011 (2) 00-HF324 (FTL1) | Передний тормоз в сборе | 2; | |
| 22 | 3004 (5) 000-HF324 (FTL1) | Поворотная цапфа со втулкой в сборе | 2; | |
| 23 | 3004 (5) 002-HF324 (FTL1) | Поворотная цапфа | 2; | |
| 24 | 3004001-HF323 (MD) | Втулка поворотной цапфы | 2; | |
| 25 | Q150B1014 | Болт с шестигранной головкой | 2; | |
| 26 | Q40110 | Плоская шайба | 2; | |
| 27 | 3000026-HF324 (FT) | Прямой рычаг поворотной цапфы | 2; | |
| 28 | 3000041-HF323 (MD) | Болт-ограничитель | 2; | |
| 29 | Q351B12 | Гайка | 2; | |
| 30 | 3000043-HF323 (MD) | Гайка изгибающего прямого рычага | 2; | |
| 31 | 3000015-HF323 (MD) | Крышка шкворня поворотной цапфы | 2; | |
| 32 | 3000036-HF324 (FTA2) | О-образное уплотнительное кольцо | 2; | |
| 33 | 3000018-HF323 (MD) | Установочная шайба поворотной цапфы | 2; | |
| 34 | 3000029-HF323 (MD) | Шкворень поворотной цапфы | 2; | |
| 35 | 3000042-HF323 (MD) | Подпятник поворотной цапфы | 2; | |
| 36 | 3000035-HF323 (MD) | Закладная крышка поворотной цапфы | 2; | |
| 37 | 3000024-HF323 (MD) | Запор шкворня поворотной цапфы | 2; | |
| 38 | Q40110 | Плоская шайба | 2; | |
| 39 | Q40510 | Тяжелая пружинная шайба | 2; | |
| 40 | Q340B10 | Гайка | 2; | |
| 41 | Q341B16 | Гайка | 2; | |
| 42 | Q40316 | Шайба пружинная | 2; | |
| 43 | 3000046-HF324 (FT) | Палец переднего амортизатора | 2; | |
| 44 | 3002000-HF324 (FT) | Прямая тяга поворота в сборе | 1; | |
| 45 | Q700B01 | Штуцер для смазки | 4; | |
| 46 | 3000007-HF323 (MD) | Болт башмака тормоза | 6; | |
| 47 | Q40512 | Тяжелая пружинная шайба | 8; | |
| 48 | Q341B12 | Шестигранная гайка | 8; | |
| 49 | 3000005 (6) -HF324 (FTL1) | Маслоотбойный диск переднего колеса | 2; | |
| 50 | 3000051 (2) -HF424FTA3 | Датчик | 2; | |
| 51 | Q1501B1240 | Болт с шестигранной головкой-мелкая резьба | 2; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
