Подвеска силового комплекта 1S10491010104
/ Foton BJ1039, BJ1049 (Aumark III)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

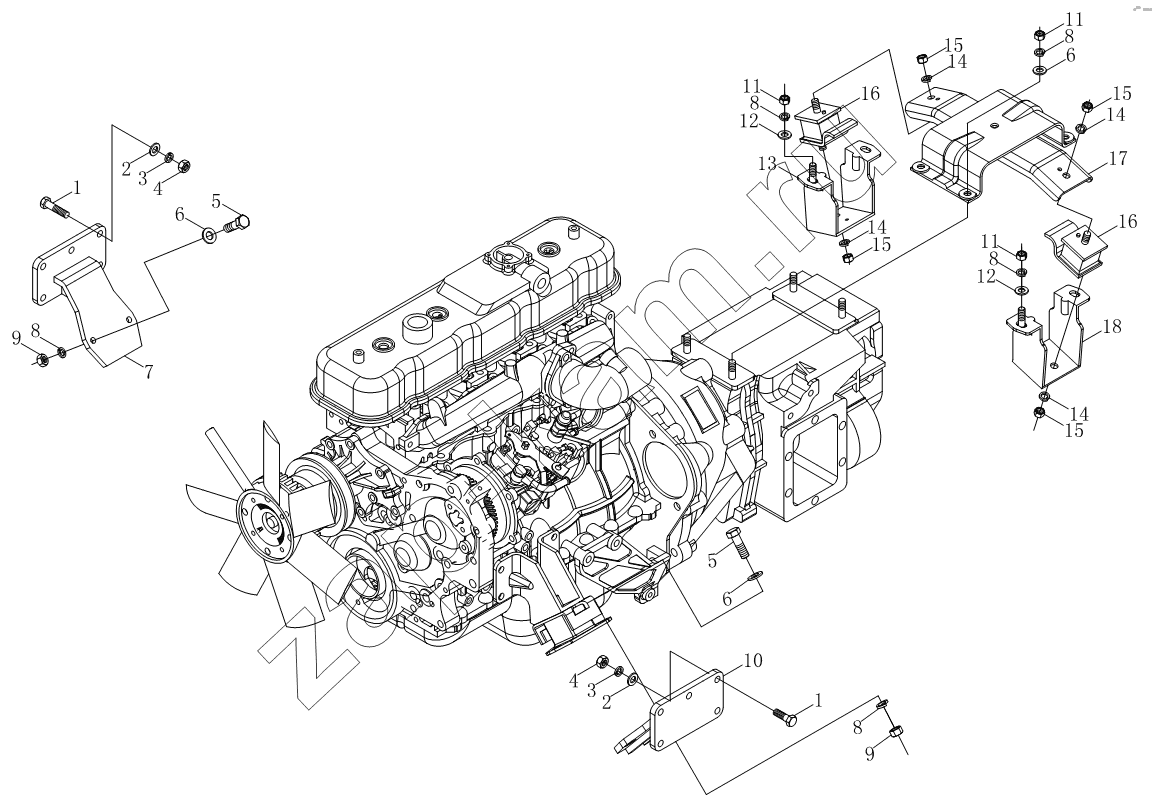

Схема/чертеж: Подвеска силового комплекта 1S10491010104 / Foton BJ1039, BJ1049 (Aumark III)
1
1
2
2
3
3
4
4
5
5
6
6
6
7
8
8
8
8
8
9
9
10
11
11
11
12
12
13
14
14
14
14
15
15
15
15
16
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 Q150B1245F30 Болт с шестигранной головкой 8; -
2 Q40112F30 Плоская шайба 8; -
3 Q40312F30 Шайба пружинная 8; -
4 Q340B12F30 Шестигранная гайка типа 1 8; -
5 Q150B1035F30 Болт с шестигранной головкой 4; -
6 Q40110F30 Плоская шайба 8; -
7 1104910100020 Кронштейн правый передней подвески двигателя 1; -
8 Q40310F30 Шайба пружинная 12; -
9 Q340B10F30 Шестигранная гайка типа 1 4; -
10 1104910100019 Кронштейн передней подвески двигателя левый 1; -
11 Q341C10F30 Шестигранная гайка 8; -
12 Q40210F30 Шайба 4; -
13 1104910100025 Кронштейн подвески двигателя задний правый 1; -
14 Q40310 Шайба пружинная 4; -
15 Q341C10 Шестигранная гайка 4; -
16 1102910100034 Опора подвески коробки передач 2; -
17 1104910100030 Подвеска силового агрегата задняя 1; -
18 1104910100023 Кронштейн подвески двигателя задний левый 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
