Приборная панель 1SB1805350101
/ Foton BJ1039, BJ1049 (Aumark III)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

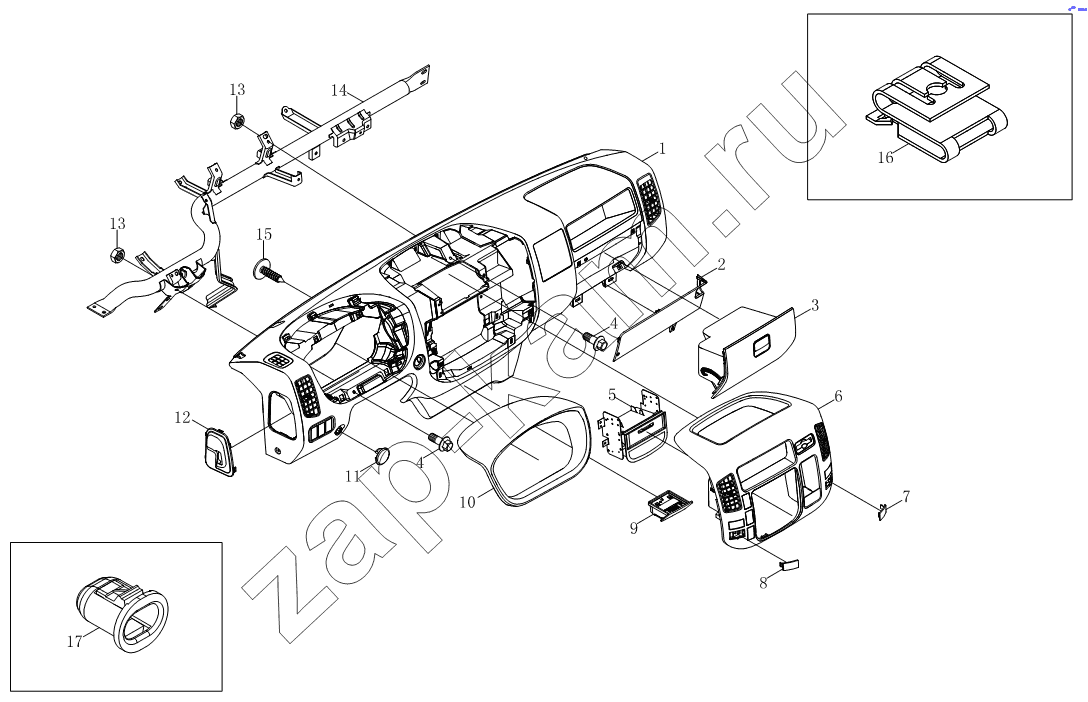

Схема/чертеж: Приборная панель 1SB1805350101 / Foton BJ1039, BJ1049 (Aumark III)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 1B18053500003 Корпус приборной панели в сборе 1; -
2 1B18053500034 Нижний щит на правом боку в сборе 1; -
3 1B18053500032 Перчаточная коробка в сборе 1; -
4 Q1800820 Болт 4; -
5 1B18053500139 Промежуточная опора в сборе 1; -
6 1B18053500013 Центральная контрольная панель в сборе 1; -
7 1B18053500153 Чердачная крышка правого винта 1; -
8 1B18053500152 Чердачная крышка левого винта 1; -
9 1B18053500031 Корпус пепельницы в сборе 1; -
10 1B18053500012 Покрышка приборов в сборе 1; -
11 1B18053500155 Чердачная крышка отверстия оттяжки для заглохания 1; -
12 1B18053500033 Крышка для доливки тормозной жидкости 1; -
13 Q32008 Гайка шестигранная с зубчатым буртиком 4; 240 ₽
14 1B20053500004 Сварка монтажа поперечной балки приборной панели в сборе 1; -
15 1B18053500168 Соединительный винт с большой плоской головкой 49; -
16 1B18053500161 Гайка пружины типа S 2; -
17 1B18053500154 Гайка пластмассового патрона 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
