Пучок проводов шасси 1S10393623058
/ Foton BJ1039, BJ1049 (Aumark III)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

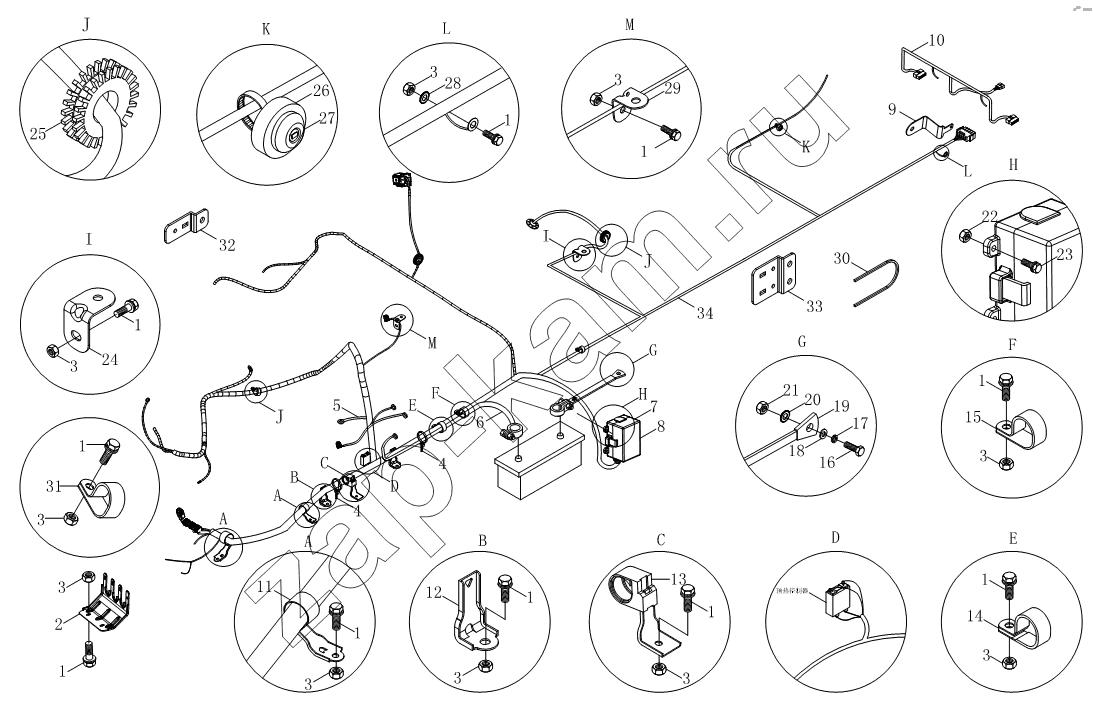

Схема/чертеж: Пучок проводов шасси 1S10393623058 / Foton BJ1039, BJ1049 (Aumark III)
1
1
1
1
1
1
1
1
1
1
2
3
3
3
3
3
3
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Поз. Артикул Название детали Кол-во Цена
1 Q1460625 Болт с шестигранной головкой, пружинная шайба и плоская шайба 18; -
2 1104936230013 Кронштейн 1; -
3 Q340B06 Гайка 18; -
4 Q67405200 Хомут стяжной 10; -
5 1104936230017 Лента металлизации двигателя 1; -
6 1103936230052 Плюсовый провод аккумулятора 1; -
7 1104936230030 Коробка предохранителей 1; -
8 1104936230044 Крышка коробки предохранителя шасси 1; -
9 1104936230039 Крепежная стойка пучка шасси 6 1; -
10 1103936230013 Жгут проводов заднего фонаря 1; -
11 1104936230033 Кронштейн 2; -
12 1104936230023 Кронштейн 3; -
13 1104936230034 Крепежная стойка пучка шасси 3 1; -
14 Q68618F4 Скоба 2; -
15 1104936230032 Зажим проводов 3; -
16 Q1501030 Болт с шестигранной головкой 3; -
17 Q40310 Шайба пружинная 3; -
18 Q40110 Плоская шайба 3; -
19 1104936230016 Лента металлизации аккумулятора 1; -
20 Q41210 Стопорная шайба 2; -
21 Q340B10 Гайка 2; 100 ₽
22 Q340B08 Гайка 4; -
23 Q1460825 Болт с шестигранной головкой, пружинная шайба и плоская шайба 4; -
24 1104936230021 Крепежная стойка пучка шасси 5 1; -
25 1104936230046 Втулка защитная 4; -
26 1324035600052 Резиновая прокладка 15; -
27 1104936230070 Круглая тесьма-завязка 15; -
28 Q41206 Замковая шайба с внешними зубьями 2; -
29 1104936230022 Кронштейн 1; -
30 1102211400066 Лента 3; -
31 Q68625F4 Скоба ; -
32 1103936230073 Крепежная стойка пучка ABS 1 1; -
33 1103936230074 Крепежная стойка пучка ABS 2 2; -
34 1103936230096 Пучок шасси 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
