Пучок проводов шасси 1S10493623069
/ Foton BJ1039, BJ1049 (Aumark III)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

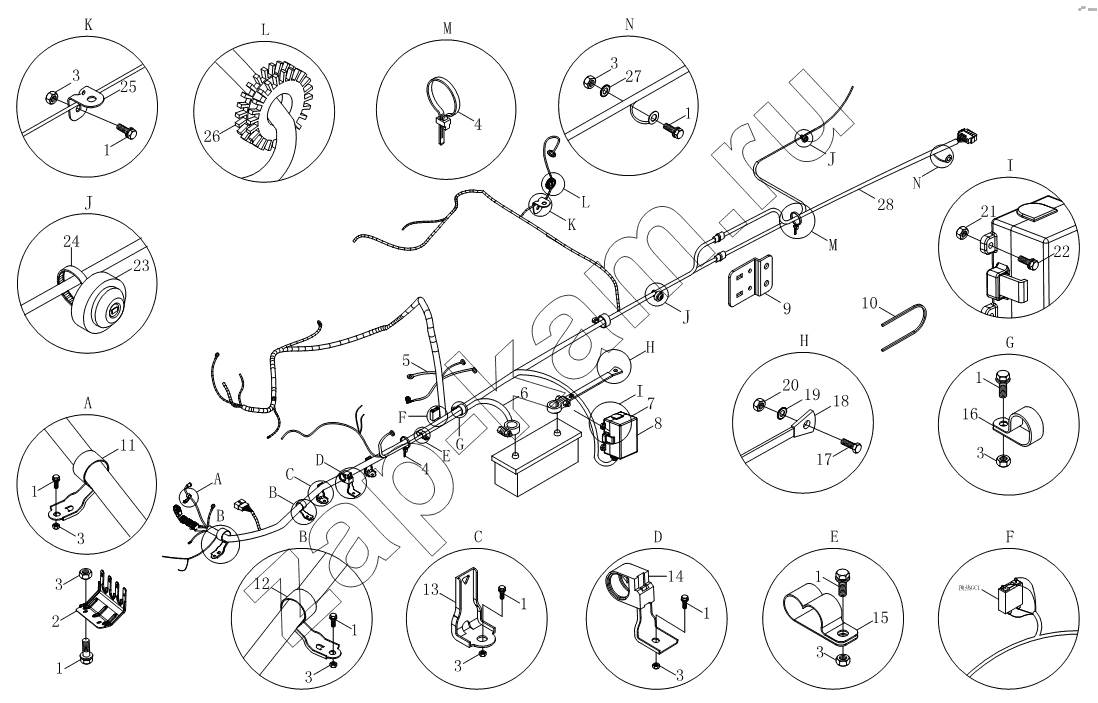

Схема/чертеж: Пучок проводов шасси 1S10493623069 / Foton BJ1039, BJ1049 (Aumark III)
1
1
1
1
1
1
1
1
1
2
3
3
3
3
3
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Поз. Артикул Название детали Кол-во Цена
1 Q1460625 Болт с шестигранной головкой, пружинная шайба и плоская шайба 17; -
2 1104936230013 Кронштейн 1; -
3 Q340B06 Гайка 17; -
4 Q67405200 Хомут стяжной 25; -
5 1104936230017 Лента металлизации двигателя 1; -
6 1104936230015 Плюсовый провод аккумулятора 1; -
7 1104936230030 Коробка предохранителей 1; -
8 1104936230044 Крышка коробки предохранителя шасси 1; -
9 1103936230073 Крепежная стойка пучка ABS 1 1; -
10 1102211400066 Лента 4; -
11 1104936230035 Крепежная стойка пучка шасси 4 1; -
12 1104936230033 Кронштейн 2; -
13 1104936230023 Кронштейн 2; -
14 1104936230034 Крепежная стойка пучка шасси 3 1; -
15 1104936230071 Трубодержатель пучка проводов 1; -
16 1104936230032 Зажим проводов 4; -
17 Q150B1030 Болт 3; -
18 1104336230036 Лента металлизации аккумулятора 1; -
19 Q41210 Стопорная шайба 2; -
20 Q340B10 Гайка 2; 100 ₽
21 Q340B08 Гайка 2; -
22 Q1460825 Болт с шестигранной головкой, пружинная шайба и плоская шайба 2; -
23 1324035600052 Резиновая прокладка 23; -
24 1104936230070 Круглая тесьма-завязка 23; -
25 1104936230022 Кронштейн 1; -
26 1104936230046 Втулка защитная 4; -
27 Q41206 Замковая шайба с внешними зубьями 2; -
28 1104936230096 Пучок шасси 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
