Устройство рулевой передачи 1S10493420109
/ Foton BJ1039, BJ1049 (Aumark III)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

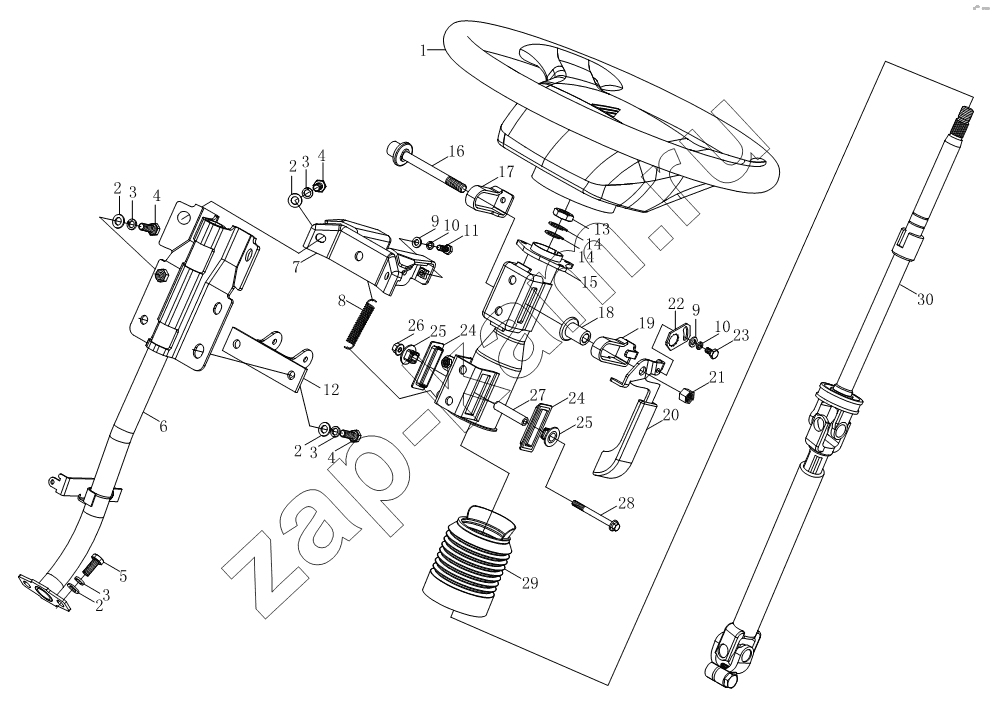

Схема/чертеж: Устройство рулевой передачи 1S10493420109 / Foton BJ1039, BJ1049 (Aumark III)
1
2
2
2
2
3
3
3
3
4
4
4
5
6
7
8
9
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
Поз. Артикул Название детали Кол-во Цена
1 1104934200111 Рулевое колесо с кнопкой звукового сигнала 1; -
2 Q40108 Плоская шайба 8; -
3 Q40308 Шайба пружинная 8; 30 ₽ - 60 ₽
4 Q150B0822 Болт с шестигранной головкой 6; -
5 Q174B0820 Болт 2; -
6 1104934200125 Кронштейн рулевой колонки 1; -
7 1104934200115 Регулируемый кронштейн рулевой колонки 1; -
8 1104934200136 Пружина 1; -
9 Q40106 Плоская шайба 3; -
10 Q40306 Шайба пружинная 3; -
11 Q150B0616 Болт с шестигранной головкой 2; -
12 1104934200120 Кронштейн регулировочный нижний 1; -
13 Q351C14 Гайка 1; -
14 1104934200143 Кольцо упорное 2; -
15 1104934200150 Рулевая колонка 1; -
16 1104934200130 Болт фиксирующий 1; -
17 1104934200132 Кронштейн ограничительный левый 1; -
18 1104934200131 Стопорная втулка 1; -
19 1104934200133 Кронштейн ограничительный левый 1; -
20 1104934200140 Регулировочная ручка 1; -
21 1104934200135 Гайка 1; -
22 1104934200134 Стопорная накладка 1; -
23 Q150B0610 Болт с шестигранной головкой 1; -
24 1104934200156 Пластина 2; -
25 1104934200157 Скользящий блок 2; -
26 Q33006 Гайка шестигранная с буртиком 1; -
27 1104934200158 Скользящий вал 1; -
28 Q1840665 Болт с шестигранной головкой и зубчатым буртиком 1; -
29 1104934200191 Пыльник 1; -
30 1104934200160 Приводной вал рулевого управления 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
