Вариатор 1S10491710114 (JC528T2F)-4
/ Foton BJ1039, BJ1049 (Aumark III)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

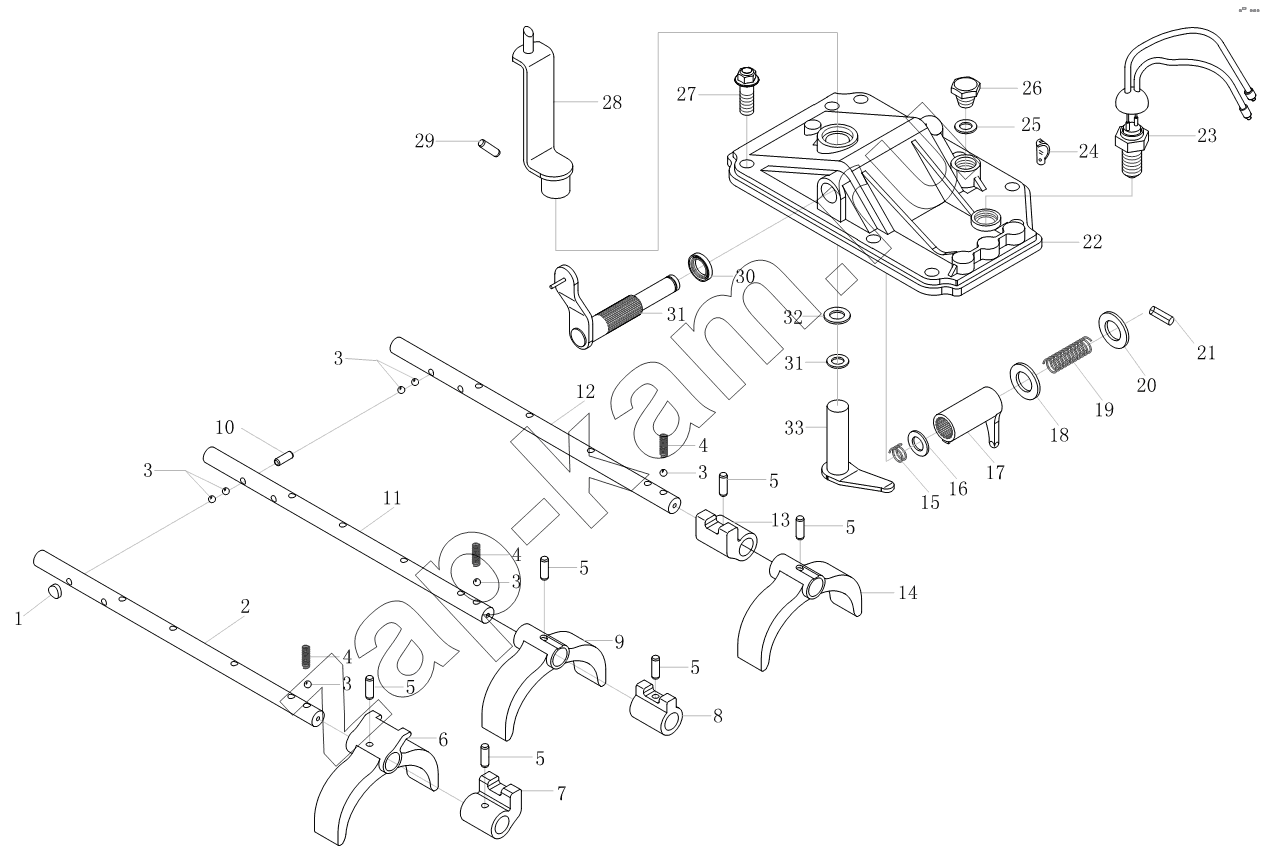

Схема/чертеж: Вариатор 1S10491710114 (JC528T2F)-4 / Foton BJ1039, BJ1049 (Aumark III)
1
2
3
3
3
3
3
4
4
4
5
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
Поз. Артикул Название детали Кол-во Цена
1 GB2254-80 16 Глухая шайба 1; -
2 N-1702232-01A Вилочный вал 1-ой и 2-ой передач 1; -
3 GB308-84 ф8.731 Стальной шар 7; -
4 N-1702254-01A Пружина шарик-фиксатора 3; -
5 D120-1702020 Штифт 6; -
6 N-1702231-01A Вилка переключения передач 1-ой и 2-ой передач 1; -
7 N-1702233-01A Камень переключения передач 1-ей и 2-ой передач 1; -
8 N-1702211-00A Камень переключения передач 3-ей и 4-ой передач 1; -
9 N-1702230-01A Вилка переключения передач 3-ей и 4-ой передач 1; -
10 N-1702255-01 Штифт 1; -
11 N-1702212-01A Вал вилки 3-ей и 4-ой передач 1; -
12 N-1702243-01A Вала вилки 5-ой передачи заднего хода 1; -
13 N-1702241-00A Камень переключения передач 5-ой передачи заднего хода 1; -
14 JC528T1-1702242 Вилка переключения передач 5-ой передачи заднего хода 1; -
15 JC520T9D-1702118 Возвратная пружина 1-ей и 2-ой передач 1; -
16 JC520T9D-1702117 Прокладка 1; -
17 N-1702180-01 Вал выбора передач с рычагом 1; -
18 N-1702178-00 Шайба 1; -
19 JC520T9-1702001 Упорная пружина передачи заднего хода 1; -
20 N-1702173-00 Шайба 1; -
21 GB879-86 Упругая цилиндрическая шпонка ф4x30 1; -
22 N-1702111-01B Крышка вариатора 1; -
23 JC528T2-3729 Выключатель лампы заднего хода 1; -
24 N-901900-00 Зажим проводов 1; -
25 GB1235-76 Кольцо типа "О" 40x3.1 1; -
26 N-1701530-00 Пробка 10; -
27 GB5787-86 Болт 10; -
28 JC521T5E-1702180 Сварочная деталь маятника для выбора передач 1; -
29 D120-1702020 Штифт 1; -
30 D120-1702117 Сальник 2; -
31 JC521T5EA-1702160 Комбинированная деталь качалки внешнего переключения передач 1; -
32 D120-1702118 Дефлектор 1; -
33 N-1702190-00Z Вал выбора передач с рычагом 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
