Задняя подвеска 1S10392950109
/ Foton BJ1039, BJ1049 (Aumark III)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

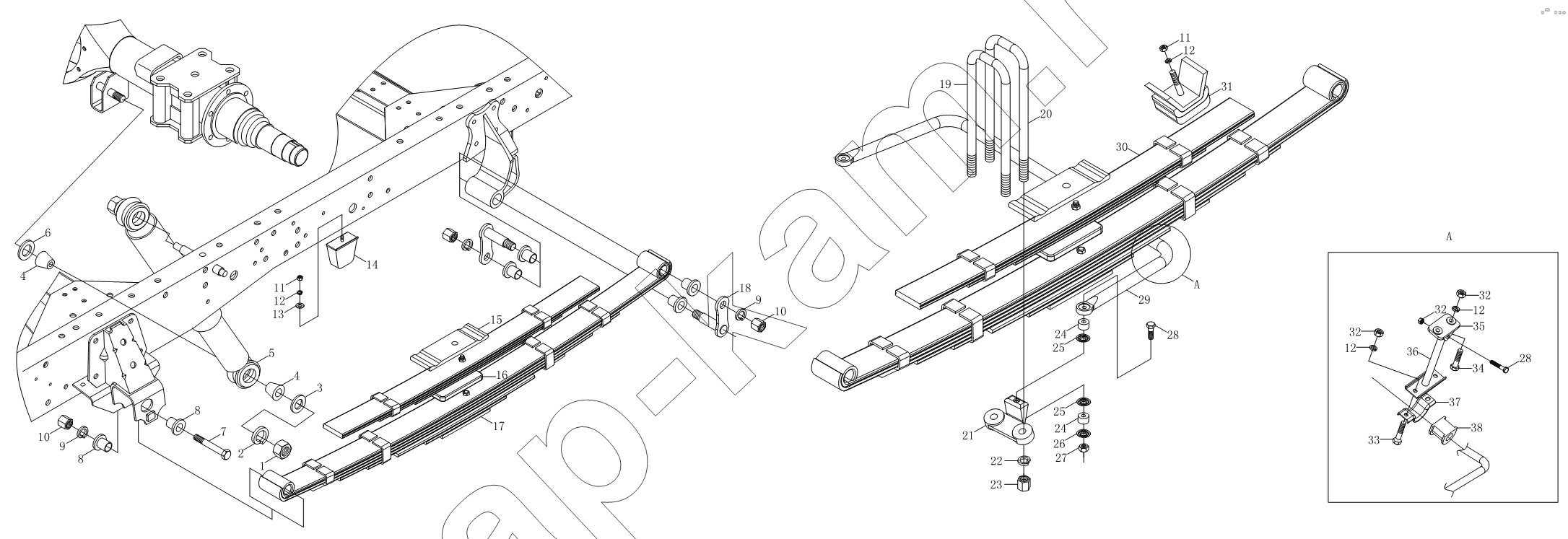

Схема/чертеж: Задняя подвеска 1S10392950109 / Foton BJ1039, BJ1049 (Aumark III)
1
2
3
4
4
5
6
7
8
8
9
9
10
10
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
28
29
30
31
32
32
32
33
34
35
36
37
38
Поз. Артикул Название детали Кол-во Цена
1 Q341B12 Шестигранная гайка 4; -
2 Q40312 Шайба пружинная 4; -
3 1102929200011 Шайба 4; -
4 1102929200012 Резиновая втулка 8; -
5 1102929500014 Амортизатор 2; -
6 Q40116 Плоская шайба 4; -
7 1102229200047 Ось рессоры 2; -
8 1102229200007 Втулка 12; -
9 Q40314 Шайба пружинная 6; -
10 Q341B14 Гайка 6; -
11 Q340B10 Гайка 6; 100 ₽
12 Q40310 Шайба пружинная 16; -
13 Q40110 Плоская шайба 4; -
14 1103929500002 Задний буферный блок 2; -
15 1103629500011 Накладка задней рессоры 2; -
16 1103629500012 Нижняя плита вспомогательной рессоры 2; -
17 1103929500005 Рессора задняя 2; -
18 1104629500007 Подвесная пластина с осью 4; -
19 1102229500035 Стремянка задней рессоры 2; -
20 1103929500010 Седлообразный болт задней пружины 2; -
21 1103929500058 Нижний держатель стабилизирующего стержня 2; -
22 Q40516 Шайба пружинная 8; -
23 Q363B16 Гайка 8; -
24 1102729200126 Резиновая шайба 4; -
25 1102729200148 Держатель резиновой шайбы 4; -
26 1102729200147 Держатель резиновой шайбы 2; -
27 Q32810T13F9 Неметаллическая шестигранная замочная гайка типа ус 4; -
28 Q151B1060 Болт с шестигранной головкой-мелкая резьба 4; -
29 1103929500050 Задний поперечный стабилизирующий стержень 1; -
30 1102929500003 Рессора вспомогательная в сборе 2; -
31 1104929500056 Буфер кронштейна вспомогательной рессоры 4; -
32 Q341B10 Гайка с тонкой резьбой 8; -
33 Q151B1020 Болт с шестигранной головкой 4; -
34 Q151B1035 Болт с шестигранной головкой-мелкая резьба 4; -
35 1103929500051 Верхний держатель подвесной тяги 2; -
36 1103929500052 Подвесная тяга в сборе 2; -
37 1646829200022 Хомут 2; -
38 1646829200023 Гильза хомута 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
