1S10411100101 Топливная система
/ Foton BJ1041, BJ1069 (Ollin)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

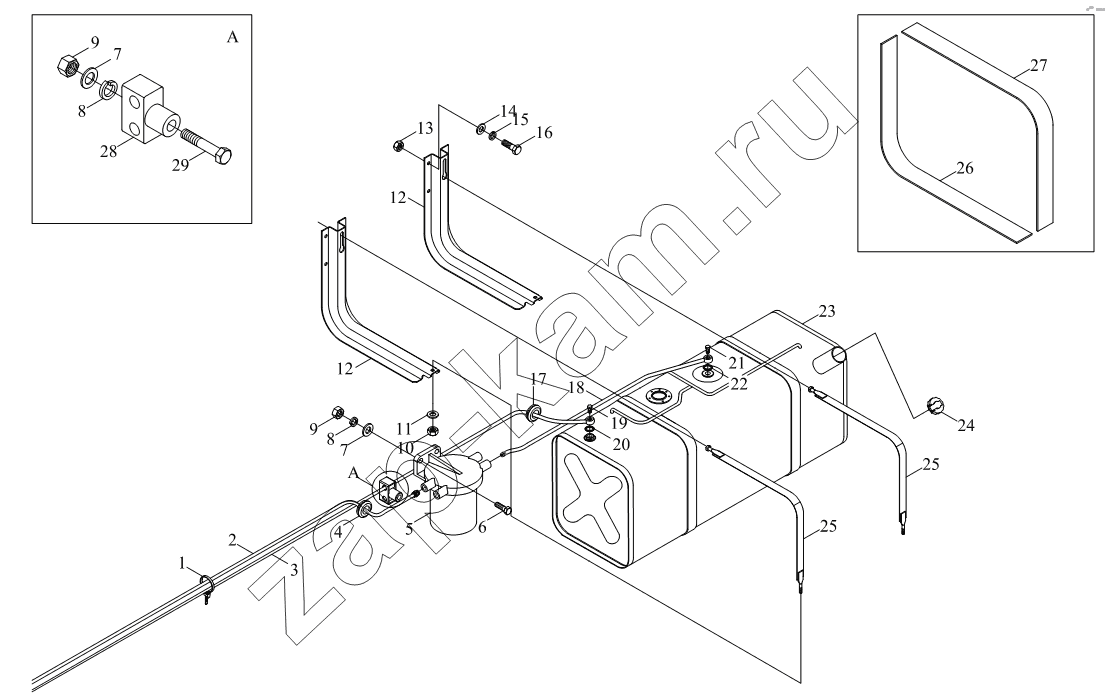

Схема/чертеж: 1S10411100101 Топливная система / Foton BJ1041, BJ1069 (Ollin)
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
Поз. Артикул Название детали Кол-во Цена
1 Q67407100 Пластмассовая крепежная лента 1; -
2 1106911400024 Топливопровод задний 1; -
3 1106611400020 Продувочная труба в сборе 1; -
4 1102911400073 Резиновое защитное кольцо 1; -
5 1106911500001 Топливный фильтр 1; -
6 Q150B0830 Болт 2; -
7 Q40108 Плоская шайба 4; -
8 Q40308 Шайба пружинная 4; 30 ₽ - 60 ₽
9 Q340B08 Гайка 4; -
10 Q340B08F30 Шестигранная гайка типа 1 4; -
11 Q40108F30 Плоская шайба 2; -
12 1104611100010 Кронштейн топливного бака 2; -
13 Q340B10F30 Шестигранная гайка типа 1 8; -
14 Q40110F30 Плоская шайба 8; -
15 Q40310F30 Шайба пружинная 8; -
16 Q150B1030F30 Болт с шестигранной головкой 8; -
17 1102211400053 Проходное кольцо задней поперечной балки 1; -
18 1105911400001 Трубопровод топливный 1; -
19 Q81812 Шарнирный шестигранный болт типа втулки 1; -
20 N4C12 Комбинированное герметичное уплотнение 2; -
21 Q81814 Болт соединительный 1; -
22 N4C14 Комбинированное герметичное уплотнение 2; -
23 1104611100011 Топливный бак 1; -
24 1104911100009 Крышка топливного бака 1; -
25 1104611100007 Защитная лента 2; -
26 1104611100008 Прокладка 2; -
27 1104611100009 Лента крепления топливного бака 2; -
28 1106611400009 Зажим двухтрубный 2; -
29 Q150B0860 Болт 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
