1S10411200102 Выпускное устройство
/ Foton BJ1041, BJ1069 (Ollin)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

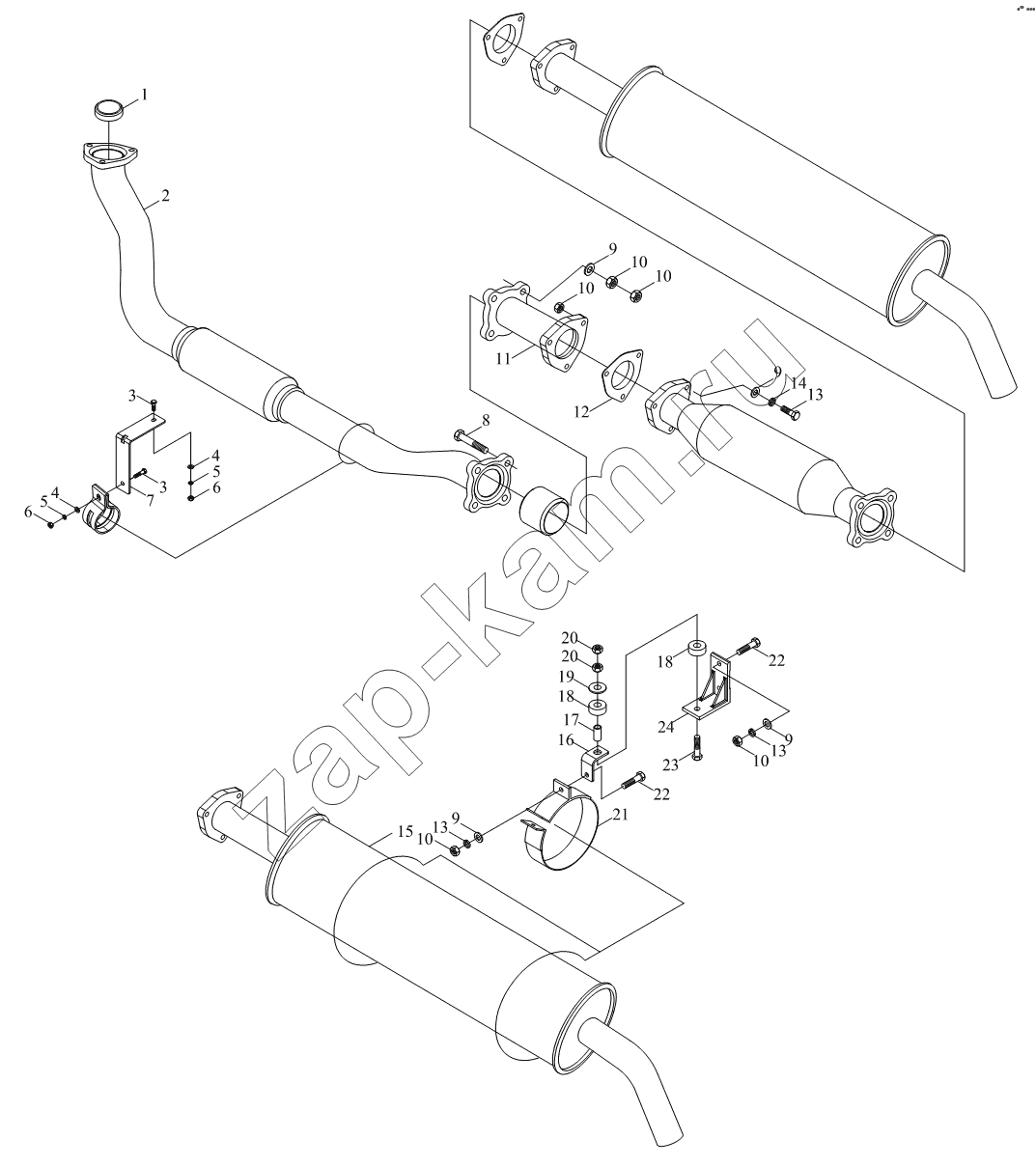

Схема/чертеж: 1S10411200102 Выпускное устройство / Foton BJ1041, BJ1069 (Ollin)
1
2
3
3
4
4
5
5
6
6
7
8
9
9
9
9
10
10
10
10
10
11
12
13
13
13
14
15
16
17
18
18
19
20
20
21
22
22
23
24
Поз. Артикул Название детали Кол-во Цена
1 1109112000003 Шаровое соединение 1; -
2 1104112000005 Сварка выхлопной трубы 1; -
3 Q150B0830 Болт 2; -
4 Q40108 Плоская шайба 2; -
5 Q40308 Шайба пружинная 2; 30 ₽ - 60 ₽
6 Q340B08 Гайка 2; -
7 1105912000003 Подвеска выхлопной трубы 1; -
8 Q150B10110TF2 Болт 4; -
9 Q40110 Плоская шайба 16; -
10 Q340B10 Гайка 20; 100 ₽
11 1104112000007 Сварка переходного патрубка 1; -
12 1104112000010 Уплотнительная прокладка 2; -
13 Q150B1045 Болт 6; -
14 Q40310 Шайба пружинная 12; -
15 1104112000011 Глушитель в сборе 1; -
16 1104312000004 Подвесная пластина 2; -
17 1104312000003 Втулка 2; -
18 1104312000002 Резиновая упругая прокладка 4; -
19 Q40212 Шайба 2; -
20 Q340B12 Гайка крепления кронштейн нижней подножки 4; -
21 1106912000073 Хомут глушителя 2; -
22 Q150B1030 Болт 6; -
23 Q150B1270 Болт с шестигранной головкой 2; -
24 1104312000055 Кронштейн 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
