1S10411710101 КПП - Механизм управления сцеплением
/ Foton BJ1041, BJ1069 (Ollin)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

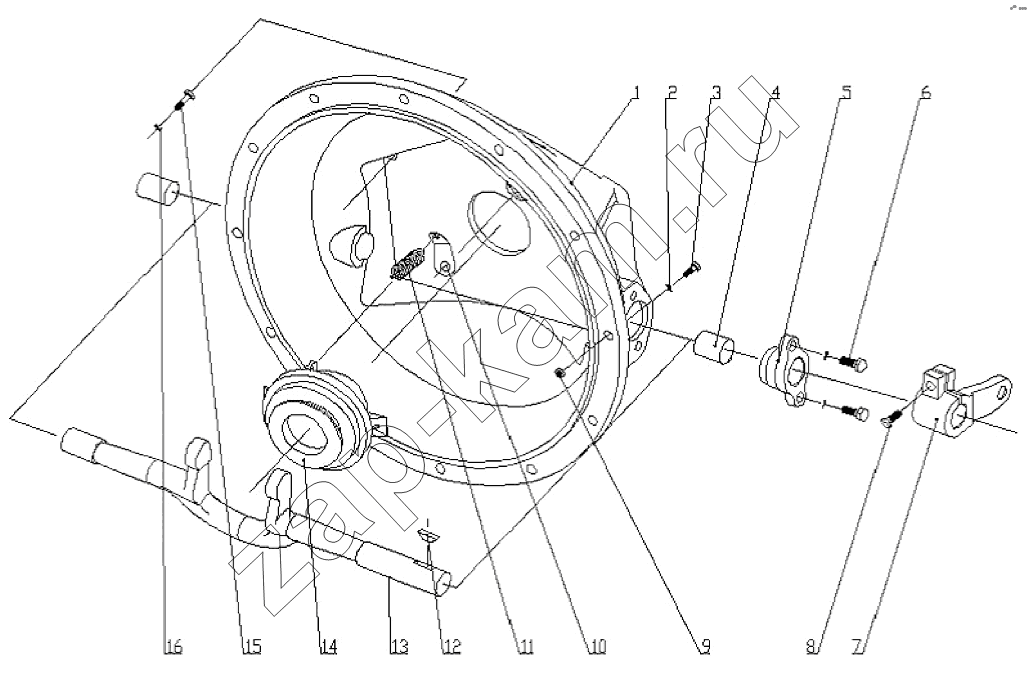

Схема/чертеж: 1S10411710101 КПП - Механизм управления сцеплением / Foton BJ1041, BJ1069 (Ollin)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 1601011-108F2 Картер сцепления 1; -
2 Q40310 Шайба пружинная 3; -
3 Q150B1035TF2 Шестигранный болт 1; -
4 1601012-108F2 Втулка вала вилки сцепления 2; -
5 1601021-108F2 Втулка сцепления 1; -
6 CQ1511025 Болт с внешней шестигранной головкой 2; -
7 1602321-108F3 Рычаг вилки сцепления 1; -
8 CQ1421030 Болт 1; -
9 CQ34010 Гайка 1; -
10 1602133-108F3 Кронштейн возвратной пружины 1; -
11 1602132-108F2 Пружина возвратная 1; -
12 Q5500625 Сегментная шпонка 1; -
13 1602366-108F2 Вилка сцепления 1; -
14 1602130-108F2 Выжимной подшипник с втулкой 1; -
15 CQ1511445 Болт 4; -
16 Q40314 Шайба пружинная 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
