1S10411720101 Механизм управления КПП
/ Foton BJ1041, BJ1069 (Ollin)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

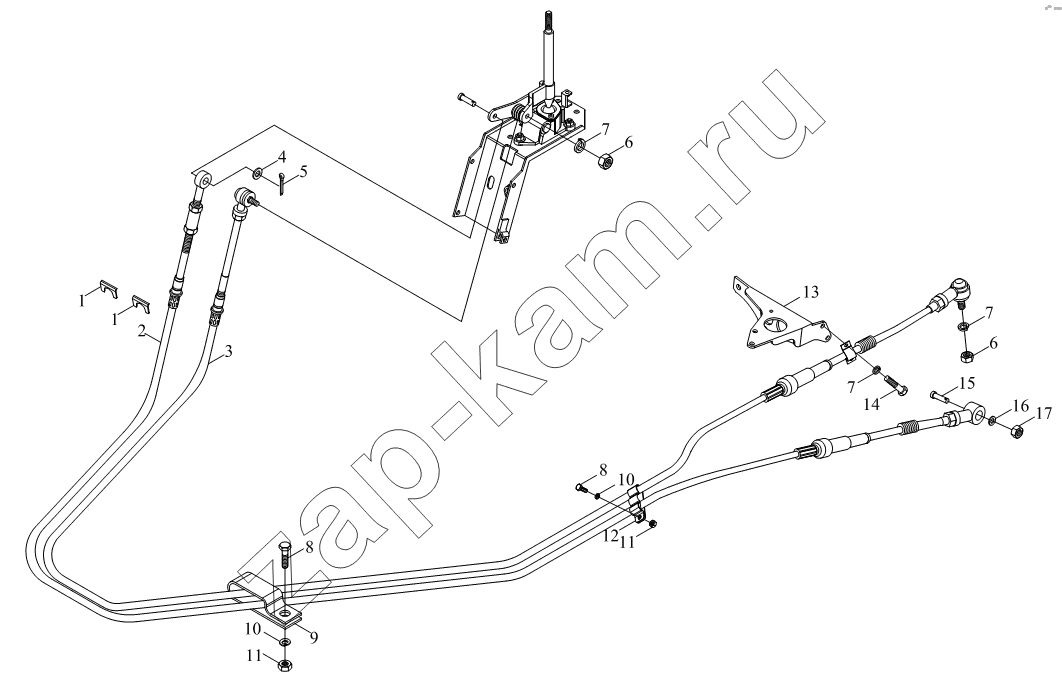

Схема/чертеж: 1S10411720101 Механизм управления КПП / Foton BJ1041, BJ1069 (Ollin)
1
1
2
3
4
5
6
6
7
7
7
8
8
9
10
10
11
11
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 1102917200003 Замковая пластина 8х60 2; -
2 1106917200025 Гибкий вал переключения передач 1; -
3 1106917200024 Гибкий вал переключения передач в с боре 1; -
4 Q40108F30 Плоская шайба 1; -
5 Q5002032 Шплинт 1; -
6 Q340B08F30 Шестигранная гайка типа 1 2; -
7 Q40308F30 Шайба пружинная 6; -
8 Q150B0620F30 Болт с шестигранной головкой 2; -
9 Q687142F4 Многотрубчатый стрингер 1; -
10 Q40306F30 Шайба пружинная 2; -
11 Q340B06F30 Шестигранная гайка типа 1 2; -
12 1104917200009 Скоба 1; -
13 1104117200003 Держатель мягкого вала в сборе 1; -
14 Q150B0820F30 Болт с шестигранной головкой 4; -
15 1106617200011 Палец 1; -
16 Q40310F30 Шайба пружинная 1; -
17 Q340B10F30 Шестигранная гайка типа 1 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
