1S10492400134 Задний мост
/ Foton BJ1041, BJ1069 (Ollin)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

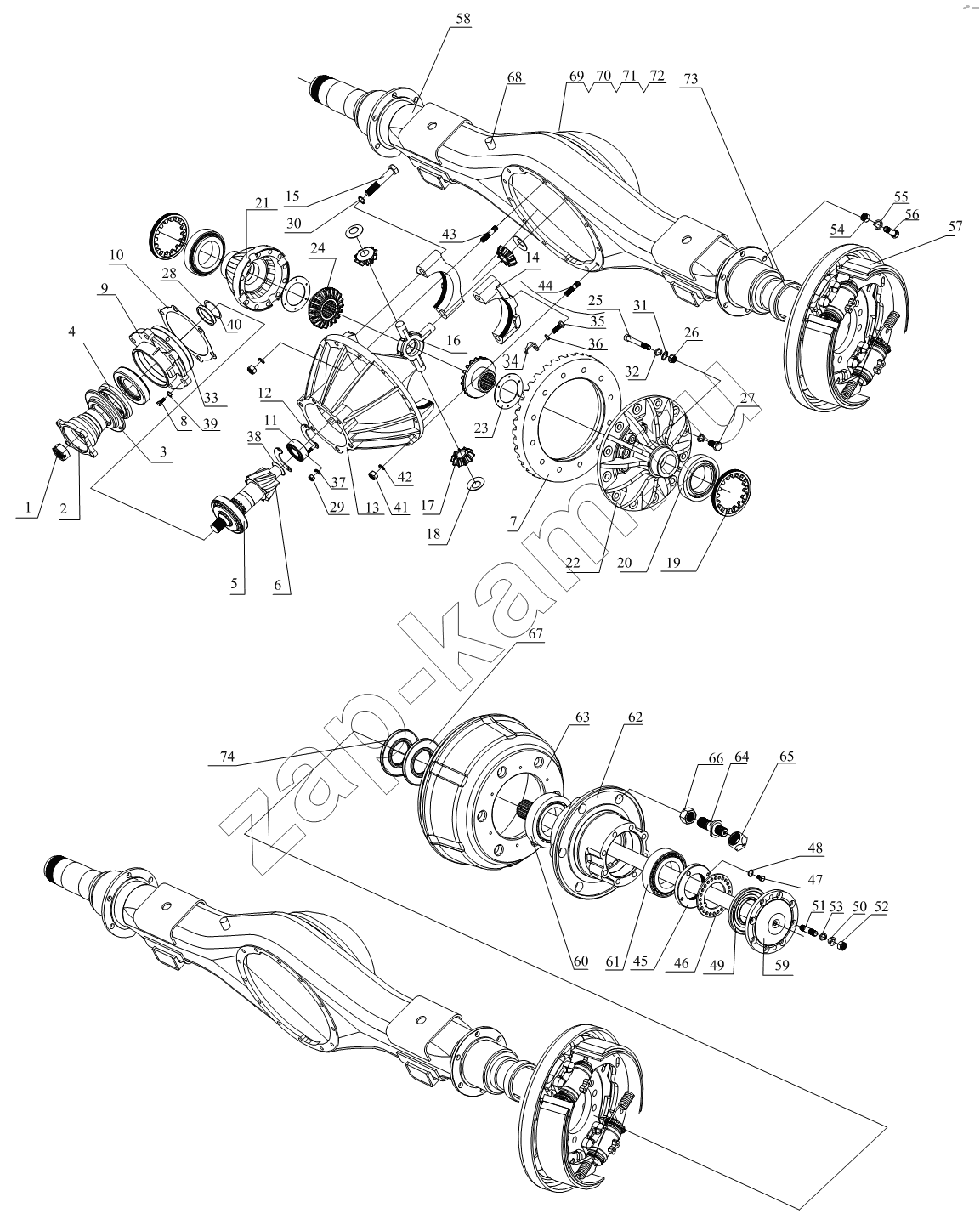

Схема/чертеж: 1S10492400134 Задний мост / Foton BJ1041, BJ1069 (Ollin)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
Поз. Артикул Название детали Кол-во Цена
1 2402203-HF15015 Гайка фланца главной шестерни 1; -
2 2402261-HF15015FTG ведущей шестерни 1; -
3 2402262-HF15015 Пылезащитный капот фланца 1; -
4 2402204-HF15015FTG2 Сальник ведущей шестерни 1; -
5 2402205-HF15015 Подшипник ведущей шестерни 2; -
6 2402251-HF15015-4.875 Ведущая шестерня 1; -
7 2402252-HF15015-4.875 Ведомая шестерня 1; -
8 Q150B1235 Болт 6; -
9 2402201-HF15015 Кронштейн подшипника ведущей шестерни 1; -
10 2402205-HF15015 Подшипник ведущей шестерни 6; -
11 2402003-HF15015 Направляющий подшипник ведущей шестерни 1; -
12 2402300-HF15015 Щиток направляющего подшипника в сборе 1; -
13 2402101-HF15015 Корпус редуктора 1; -
14 2402102-HF15015 Крышка подшипника 2; -
15 2402103-HF15015 Болт крышки подшипника 4; -
16 2403004-HF15015 Вал планетарной шестерни 1; -
17 2403302-HF15015 Планетарная шестерня 4; -
18 2403003-HF15015 Упорная прокладка планетарной шестерни 4; -
19 2402104-HF15015 Регулировочная гайка подшипника дифференциала 2; -
20 2403001-HF15015 Подшипник дифференциала 2; -
21 2403101-HF15015 Правый картер дифференциала 1; -
22 2403102-HF15015 Левый картер дифференциала 1; -
23 2403002-HF15015 Упорная прокладка шестерни полувала 2; -
24 2403301-HF15015 Полуосевая шестерня 2; -
25 2403104-HF15015 Болт дифференциала 12; -
26 2403103-HF15015 Гайка дифференциала 12; -
27 2402004-HF15015 Болт ведомой шестерни 12; -
28 2402202-HF15015 Проставочная втулка 1; -
29 Q340B06 Гайка 2; -
30 Q40514 Шайба пружинная 4; -
31 Q40110 Плоская шайба 12; -
32 Q40510 Тяжелая пружинная шайба 12; -
33 2402002-HF15015 Кольцевое уплотнение - гнездо подшипника ведущей шестерни 1; -
34 2402105/106-HF15015 Защелка регулировочной гайки 1; -
35 Q150B0818 Болт 2; -
36 Q40308 Шайба пружинная 2; 30 ₽ - 60 ₽
37 Q40306 Шайба пружинная 2; -
38 2402001-HF15015 Пружинный лабиринт направляющего подшипника 1; -
39 Q40512 Тяжелая пружинная шайба 6; -
40 2402207-HF15015 Регулировочная прокладка подшипника главной шестерни 6; -
41 2400013-HF15015 Гайка корпуса главного редуктора 13; -
42 Q40510 Тяжелая пружинная шайба 13; -
43 2400017-HF15015 Шпильника корпуса редуктора 4; -
44 Q151C1030S Болт с шестигранной головкой-тонкий клык 9; -
45 2400001-HF15015 Контргайка подшипника ступицы заднего колеса 2; -
46 2400003-HF15015 Стопорная шайба 2; -
47 Q150B0616 Болт с шестигранной головкой 4; -
48 Q40506 Тяжелая пружинная шайба 4; -
49 2400009-HF15015G Сальник полувала 2; -
50 2400011-HF15015 Коническая втулка 12; -
51 2400019-HF15015FT Шпильника полувала 12; -
52 2400014-HF15015FT Гайка полувала 12; -
53 Q40510 Тяжелая пружинная шайба 12; -
54 Q341B10 Гайка с тонкой резьбой 12; -
55 Q40510 Тяжелая пружинная шайба 12; -
56 2400007-HF13014 Болт на основании тормоза 12; -
57 1104624000008/09 Задний тормоз в сборе 1; -
58 241000-HF15015FTF Картер заднего моста в сборе 1; -
59 2400005-HF15015A3 Полуось 2; -
60 32211 Роликоподшипник конический 2; -
61 7813Е Роликоподшипник конический 2; -
62 3104101-HF15015FT Задняя ступица 2; -
63 3104102-HF15014 Задний барабан 2; -
64 3104111/211-HF15015FT болтов задней шины 6; -
65 3104112-HF13014 Внутренняя гайка ступицы колеса 12; -
66 1104324000035/36 Коническая гайка шины 6; -
67 3104104-HF15015A3 Внутренний сальник ступицы заднего колеса 2; -
68 Q901 Вентиляционная пробка 1; -
69 2400008-HF15015 Заправочная пробка 1; -
70 2400046-HF15015 Уплотнительное кольцо заправочной пробки 1; -
71 2400047-HF15015 Уплотнительное кольцо спускной пробки 1; -
72 Q62316 Пробка магнитная 1; -
73 2400021-HF15015A3 Втулка сальника 2; -
74 2400023-HF13014 Масляный диск 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
