1S10493000116 Передний мост
/ Foton BJ1041, BJ1069 (Ollin)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

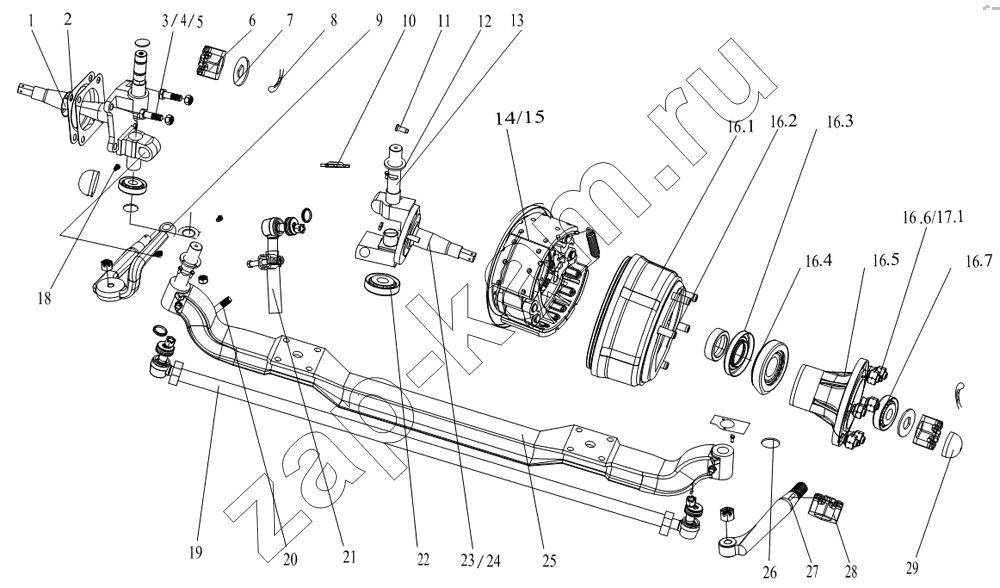

Схема/чертеж: 1S10493000116 Передний мост / Foton BJ1041, BJ1069 (Ollin)
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16.1
16.2
16.3
16.4
16.5
16.6
16.7
17.1
18
19
20
21
22
23
24
25
26
27
28
29
Поз. Артикул Название детали Кол-во Цена
1 3000001-HF323(MD) Втулка сальника передней ступицы 2; -
2 3000005-HF323(MD) Масляный диск переднего колеса 2; -
3 Q341B12 Шестигранная гайка 8; -
4 Q40512 Тяжелая пружинная шайба 8; -
5 3000007-HF323(MD) Болт на основании тормоза 8; -
6 3000009-HF323(MD) Гайка поворотной цапфы 2; -
7 3000011-HF323(MD) Контровочная шайба гайки поворотной цапфы 2; -
8 Q5005045 Шплинт 2; -
9 3000028-HF324(FT) Кривой рычаг 1; -
10 3000035-HF323(MD) Закладная крышка поворотной цапфы 2; -
11 3000041-HF323(MD) Болт-ограничитель 2; -
12 3000018-HF323(MD) Регулировочная шайба поворотного кулака 1; -
13 3000029-HF323(MD) Шкворень поворотной цапфы 2; -
14 1104330000011 Передний тормоз в сборе 1; -
15 1104330000012 Передний тормоз в сборе 1; -
16 3103100-HF324(FTA) Ступица с тормозным барабаном переднего колеса в сборе 1; -
16.1 3103102-HF324(FTA) Передний тормозной барабан 2; -
16.2 3103107-HF324(FT) Болт-шпилька переднего тормозного барабана 12; -
16.3 3103105-HF323(MD) Сальник передней ступицы 2; -
16.4 32210 Роликоподшипник конический 2; -
16.5 3103101-HF324(FTA) Передняя ступица 2; -
16.6 3103110-HF324(FTA) Блок болтов передней шины 6; -
16.7 32207 Роликоподшипник конический 2; -
17 3103200-HF324(FTA) Ступица с тормозным барабаном переднего колеса в сборе 1; -
17.1 3103210-HF324(FTA) 3103210-HF324(FTA) 6; -
18 3000024-HF323(MD) Запор шкворня поворотной цапфы 2; -
19 3003100-HF324(FT) Поперечная рулевая тяга в сборе 2; -
20 3000046-HF324(FT) Палец амортизатора 2; -
21 1104930000024 Наконечник рулевой тяги 2; -
22 3000042-HF323(MD) Упорный подшипник шкворня поворотного кулака 2; -
23 3005000-HF323(MD) Установочная шайба поворотной цапфы 1; -
24 3004000-HF323(MD) Правый поворотный кулак с втулкой в сборе 1; -
25 1103930000034 Передняя ось 1; -
26 3000015-HF323(MD) Крышка шкворня поворотной цапфы 2; -
27 3000026-HF324(FT) Сошка руля 1; -
28 3000043-HF323(MD) Замочная гайка изгибающего прямого рычага 2; -
29 3000003-HF323(MD) Колпак передней ступицы 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
