  5. 1S10493560147 Тормозная магистраль (шасси)

1S10493560147 Тормозная магистраль (шасси)
/ Foton BJ1041, BJ1069 (Ollin)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

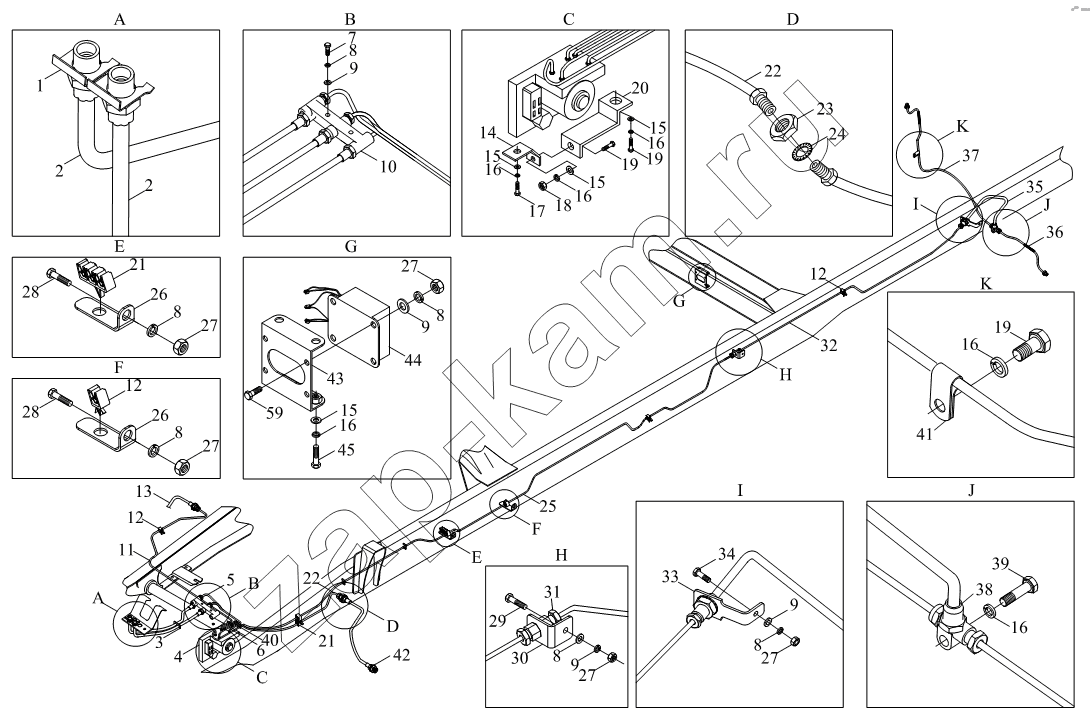

Схема/чертеж: 1S10493560147 Тормозная магистраль (шасси) / Foton BJ1041, BJ1069 (Ollin)
1
2
2
3
4
5
6
7
8
8
8
8
8
8
9
9
9
9
10
11
12
12
12
13
14
15
15
15
15
16
16
16
16
16
16
17
18
19
19
19
20
21
21
22
22
23
24
25
26
26
27
27
27
27
27
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
Поз. Артикул Название детали Кол-во Цена
1 1102917200003 Замковая пластина 8х60 2; -
2 1104935600086 Гибкий рукав тормоза 2; -
3 1102735900048 Кронштейн 4; -
4 1104935600239 ABS HECU в c6ope 1; -
5 1104935600231 Маслопровод переднего тормоза электромагнитного клапана в сборе 1; -
6 1104935600232 Маслопровод заднего тормоза электромагнитного клапана в сборе 1; -
7 Q150B0630 Болт с шестигранной головкой 2; -
8 Q40306 Шайба пружинная 10; -
9 Q40106 Плоская шайба 8; -
10 1103935600266 Шестерник 1; -
11 1104935600229 Маслопровод переднего тормоза в сборе 1; -
12 1104935600111 Однотрубный зажим 4; -
13 1104935600302 Шланг переднего тормоза в сборе 2; -
14 1104935600236 Держатель HECU ECU 1; -
15 Q40108 Плоская шайба 10; -
16 Q40308 Шайба пружинная 12; 30 ₽ - 60 ₽
17 Q150B0820 Болт 4; -
18 Q340B08 Гайка 4; -
19 Q150B0816 Болт 3; -
20 1103935600261 Опора ABS 1; -
21 1104935600110 Трехтрубный зажим 2; -
22 1104935600228 Маслопровод переднего тормоза в сборе 1; -
23 Q41218 Стопорная шайба 3; -
24 Q351B18 Шестигранная тонкая гайка-мелкая резьба 3; -
25 1104935600230 Маслопровод заднего тормоза в сборе 1 1; -
26 1105935600018 Скоба 2; -
27 Q340B06 Гайка 8; -
28 Q150B0625 Болт 2; -
29 Q150B0620 Болт 5; -
30 1102935600028 Кронштейн 1; -
31 1102235600131 Двухпроходное соединение 1; -
32 1104935600233 Маслопровод заднего тормоза в сборе 2 1; -
33 1102935600016 Кронштейн 1; -
34 Q150B0616 Болт с шестигранной головкой 1; -
35 1104935600105 Концевой гибкий рукав заднего тормоза в сборе 1; -
36 1104935600234 Задний тормозной маслопровод в сборе 1; -
37 1104935600235 Задний тормозной маслопровод в сборе 1; -
38 1102735600023 Тройник 1; -
39 Q150B0830 Болт 1; -
40 1102935600023 Кронштейн 1; -
41 1502835600011 Скоба 1; -
42 Q43612 Стопорное кольцо 2; -
43 1104935600237 Кронштейн силового инвертора 1; -
44 1104935600245 Силовой инвертор в сборе 1; -
45 Q150B0825 Болт 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
