1S10503590101 Тормозная магистраль (кузов)
/ Foton BJ1041, BJ1069 (Ollin)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

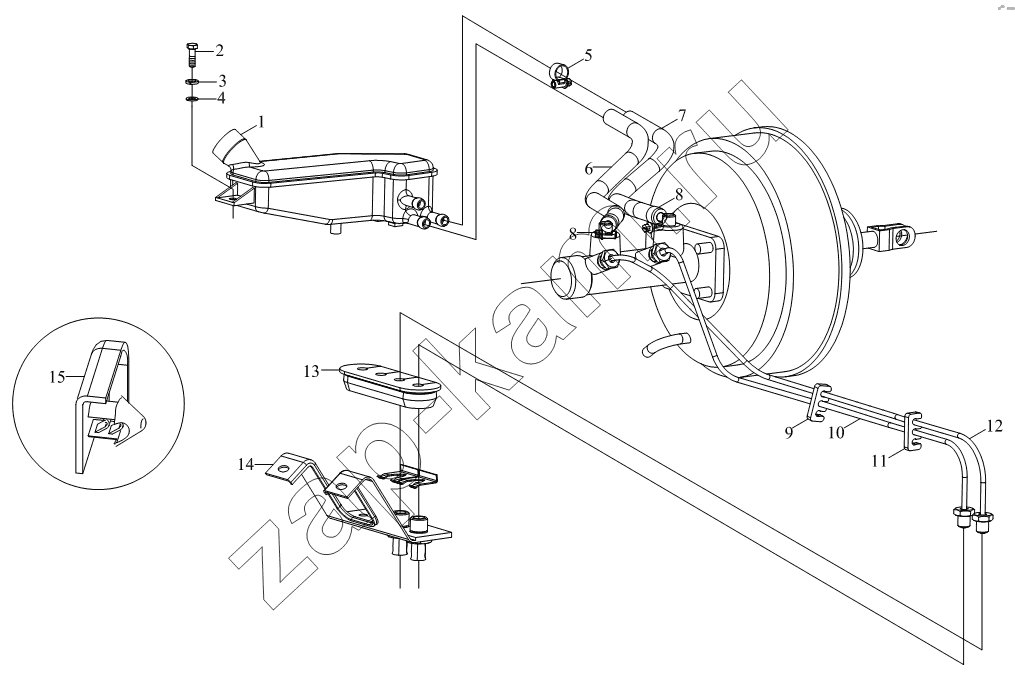

Схема/чертеж: 1S10503590101 Тормозная магистраль (кузов) / Foton BJ1041, BJ1069 (Ollin)
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 1104935900020 Бачок тормозов 1; -
2 Q150B0516 Болт с шестигранной головкой 1; -
3 Q40305 Шайба пружинная 1; -
4 Q40105 Шайба плоская 1; -
5 Q673B16 Хомут пружины стальной ленты 2; -
6 1104935900011 Трубка впускная главного цилиндра тормозов 1 1; -
7 1104935900012 Трубка впускная главного цилиндра тормозов 2 1; -
8 Q67516 Пружинный хомут 2; -
9 1102735900048 Кронштейн 2; -
10 1105935900002 Трубка главного тормозного цилиндра 1 1; -
11 1102235600137 Кронштейн 1; -
12 1105935900003 Трубка главного тормозного цилиндра 2 1; -
13 1104935900027 Уплотнитель 1; -
14 1104935900014 Кронштейн 1; -
15 1104935900017 Кнопка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
