1S10591010101 Подвеска для комплекта силовой установки
/ Foton BJ1041, BJ1069 (Ollin)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

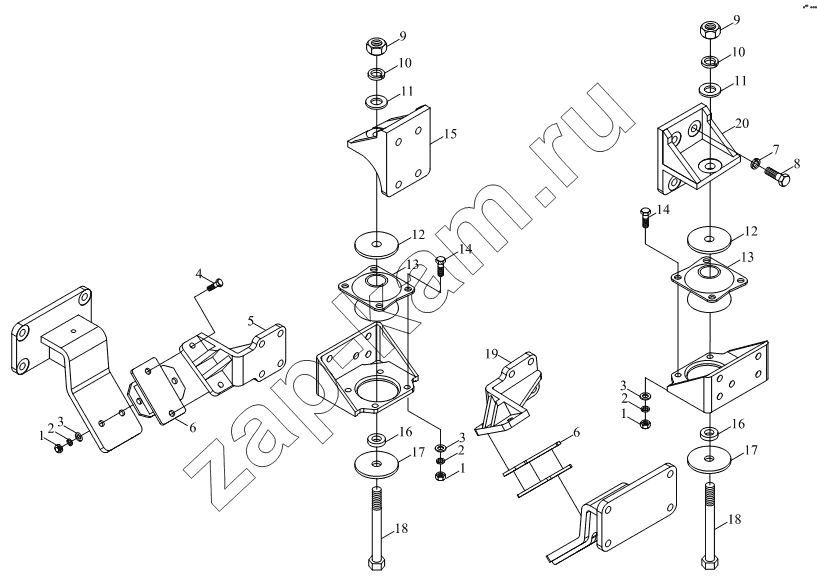

Схема/чертеж: 1S10591010101 Подвеска для комплекта силовой установки / Foton BJ1041, BJ1069 (Ollin)
1
1
1
2
2
2
3
3
3
4
5
6
6
7
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
16
17
17
18
18
19
20
Поз. Артикул Название детали Кол-во Цена
1 Q340B10F30 Шестигранная гайка типа 1 16; -
2 Q40310F30 Шайба пружинная 16; -
3 Q40110F30 Плоская шайба 16; -
4 Q150B1035F30 Болт с шестигранной головкой 8; -
5 1105910100005 Правый передний кронштейн подвески двигателя 1; -
6 1108910100004 Передняя опора двигателя 2; -
7 Q40312F30 Шайба пружинная 8; -
8 Q150B1220TF2 Шестигранный болт 8; -
9 Q341B16F30 Шестигранная гайка 2; -
10 Q40316F30 Шайба пружинная 2; -
11 Q40116F30 Плоская шайба 2; -
12 1106910180004 Верхняя нажимная пластина 2; -
13 1106910180003 Опора подвески двигателя задняя 2; -
14 Q150B1030F30 Болт с шестигранной головкой 8; -
15 1105910100009 Правый задний кронштейн подвески двигателя 1; -
16 1110810102006 Регулировочная прокладка 2; -
17 1110810102007 Нижняя нажимная пластина 2; -
18 Q151B16115F30 Шестигранный болт 2; -
19 1105910100003 Кронштейн двигателя левый передний 1; -
20 1105910100008 Кронштейн двигателя левый задний 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
