1S10591620101 Установка механизма управления сцеплением
/ Foton BJ1041, BJ1069 (Ollin)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

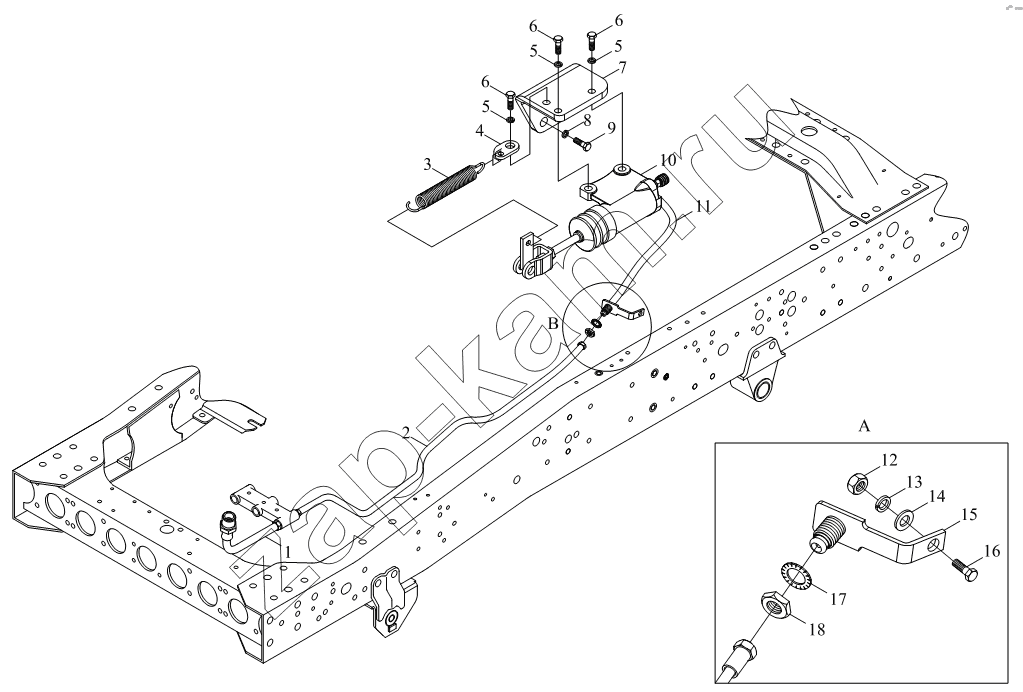

Схема/чертеж: 1S10591620101 Установка механизма управления сцеплением / Foton BJ1041, BJ1069 (Ollin)
1
2
3
4
5
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 1104935600052 Тормозной шланг 1; -
2 1105916200002 Трубопровод цилиндра сцепления 1; -
3 1102716200038 Пружина возвратная вилки сцепления 1; -
4 1104316200108 Пружина возвратная 1; -
5 Q40308F30 Шайба пружинная 3; -
6 Q150B0825F30 Болт с шестигранной головкой 3; -
7 1104316200107 Рабочий цилиндр сцепления 1; -
8 Q40310F30 Шайба пружинная 2; -
9 Q150B1025F30 Болт с шестигранной головкой 2; -
10 1104916200039 Рабочий цилиндр сцепления 1; -
11 1104616200020 Шланг сцепления 1; -
12 Q340B06F30 Шестигранная гайка типа 1 1; -
13 Q40306F30 Шайба пружинная 1; -
14 Q40106F30 Плоская шайба 1; -
15 1102935600016 Кронштейн 1; -
16 Q150B0625F30 Болт с шестигранной головкой 1; -
17 Q41218F30 Стопорная шайба 1; -
18 Q351B18F30 Шестигранная тонкая гайка-мелкая резьба 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
