1S10592800101, 1S10492800118 Рама
/ Foton BJ1041, BJ1069 (Ollin)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

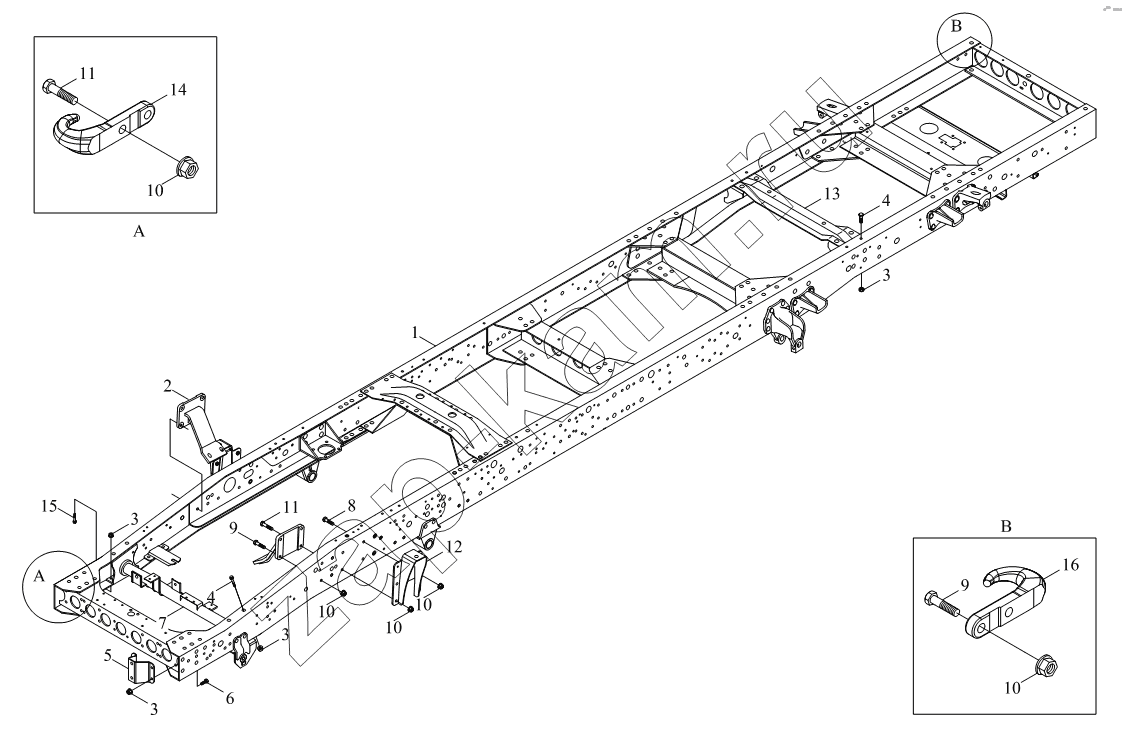

Схема/чертеж: 1S10592800101, 1S10492800118 Рама / Foton BJ1041, BJ1069 (Ollin)
1
1
2
3
3
3
3
4
4
5
6
7
7
8
9
9
10
10
10
10
10
11
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 1104928000001 Рама в сборе 1; -
1 1105928000002 Рама 1; -
2 1105928000007 Передний кронштейн двигателя 2; -
3 Q33010 Гайка шестигранная с буртиком 12; -
4 Q1801025 Болт с шестигранной головкой 4; -
5 1104328000593 Кронштейн бампера 2; -
6 Q1801020 Болт с шестигранной головкой 8; -
7 1104328000604 Сварочный комплект второй траверсы 1; -
7 1104928000003 Сварочный комплект второй траверсы 1; -
8 Q1801230 Болт с шестигранной головкой и зубчатым буртиком 4; -
9 Q1801235 Болт с шестигранной головкой и зубчатым буртиком 6; -
10 Q33012 Гайка 16; -
11 Q1801240 Болт с шестигранной головкой и зубчатым буртиком 6; -
12 1104328000490 Кронштейн 2; -
13 1104328000563 Траверса заднего амортизатора 1; -
14 1105328000022 Передний буксирный крюк 1; -
15 Q1801030 Шестигранный фланцевый болт с зубьями на поверхности фланца 2; -
16 1106628000052 Крюк буксирный 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
