1S10593560101 Тормозная магистраль (шасси)
/ Foton BJ1041, BJ1069 (Ollin)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

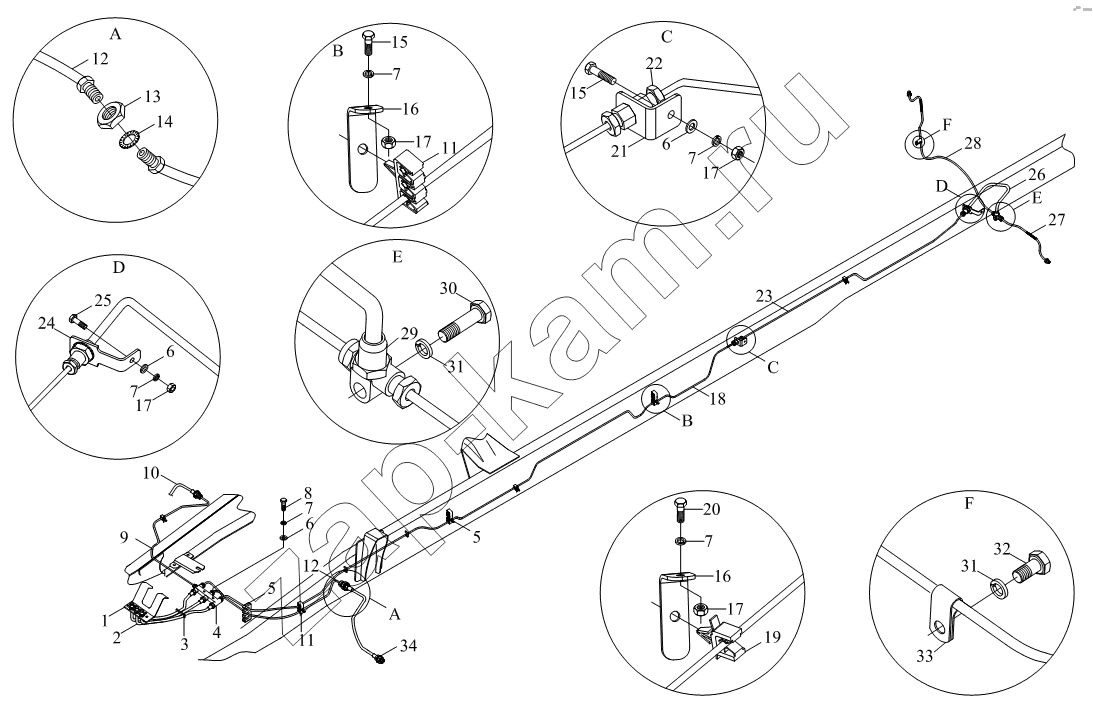

Схема/чертеж: 1S10593560101 Тормозная магистраль (шасси) / Foton BJ1041, BJ1069 (Ollin)
1
2
3
4
5
5
6
6
6
7
7
7
7
7
8
9
10
11
11
12
12
13
14
15
15
16
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
Поз. Артикул Название детали Кол-во Цена
1 1102917200003 Замковая пластина 8х60 2; -
2 1104935600052 Тормозной шланг 2; -
3 1102935600023 Кронштейн 1; -
4 1102235600012 Семиходовой соединитель 1; -
5 1102935600024 Кронштейн 2; -
6 Q40106 Плоская шайба 4; -
7 Q40306 Шайба пружинная 6; -
8 Q150B0630 Болт с шестигранной головкой 2; -
9 1105935600004 Тормозная трубка переднего моста правая 1; -
10 1105935600010 Шланг тормозной передний 2; -
11 1102935600025 Хомут трехтрубный 3; -
12 1105935600002 Тормозная трубка переднего моста левая 1; -
13 Q351B18 Шестигранная тонкая гайка-мелкая резьба 3; -
14 Q41218 Стопорная шайба 3; -
15 Q150B0620 Болт 1; -
16 1105935600018 Скоба 2; -
17 Q340B06 Гайка 4; -
18 1105935600006 Тормозной шланг задний 1; -
19 1102935600026 Скоба 3; -
20 Q150B0625 Болт 2; -
21 1102935600028 Кронштейн 1; -
22 1102935600017 Кронштейн двухтрубный 1; -
23 1105935600008 Тормозной шланг задний 1; -
24 1102935600016 Кронштейн 1; -
25 Q150B0616 Болт с шестигранной головкой 1; -
26 1102235600007 Тормозной шланг 1; -
27 1104335600232 Трубка тормозная задняя левая 1; -
28 1104335600229 Трубка тормозная задняя правая 1; -
29 1102935600012 Тройник 1; -
30 Q150B0830 Болт 1; -
31 Q40308 Шайба пружинная 2; 30 ₽ - 60 ₽
32 Q150B0816 Болт 1; -
33 1502835600011 Скоба 1; -
34 Q43612 Стопорное кольцо 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
