1S10691010103 Подвеска для комплекта силовой установки
/ Foton BJ1041, BJ1069 (Ollin)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

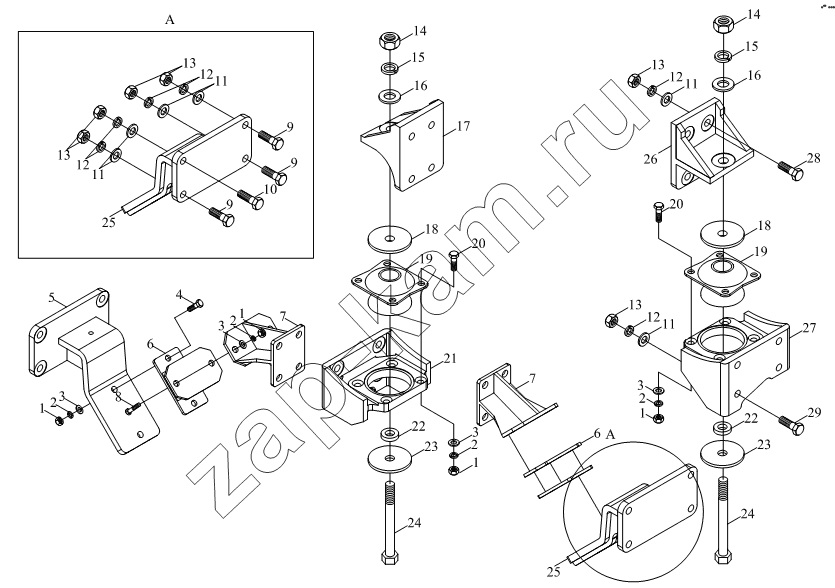

Схема/чертеж: 1S10691010103 Подвеска для комплекта силовой установки / Foton BJ1041, BJ1069 (Ollin)
1
1
1
1
2
2
2
2
3
3
3
3
4
5
6
6
7
7
8
9
9
9
10
11
11
11
11
12
12
12
12
13
13
13
13
14
14
15
15
16
16
17
18
18
19
19
20
20
21
22
22
23
23
24
24
25
25
26
27
28
29
Поз. Артикул Название детали Кол-во Цена
1S10691010103 1S10691010103 Подвеска двигателя 1; -
1 Q340B10 Гайка 16; 100 ₽
2 Q40310 Шайба пружинная 16; -
3 Q40110 Плоская шайба 16; -
4 Q150B1035 Болт 4; -
5 1106910100032 Кронштейн правый передней подвески двигателя 1; -
6 1108910100004 Передняя опора двигателя 2; -
7 1106910100006 Передняя опора двигателя 2; -
8 Q150B1030 Болт 4; -
9 Q150B1260 Болт крепления нижней ступеньки 6; -
10 Q150B1270 Болт с шестигранной головкой 2; -
11 Q40112 Плоская шайба 24; -
12 Q40312 Шайба пружинная 24; -
13 Q340B12 Гайка крепления кронштейн нижней подножки 20; -
14 Q341B16 Гайка 2; -
15 Q40316 Шайба пружинная 2; -
16 Q40116 Плоская шайба 2; -
17 1106910180007 Кронштейн опоры подвески двигателя задний правый 1; -
18 1106910180004 Верхняя нажимная пластина 2; -
19 1106910180003 Опора подвески двигателя задняя 2; -
20 Q150B1040 Болт 8; -
21 1106910100034 Кронштейн правый задней подвески двигателя 1; -
22 1110810102006 Регулировочная прокладка 2; -
23 1110810102007 Нижняя нажимная пластина 2; -
24 Q151B16120 Болт 2; -
25 1106910100031 Кронштейн передней подвески двигателя левый 1; -
26 1106910180002 Кронштейн опоры подвески двигателя задний 1; -
27 1106910100033 Кронштейн задней подвески двигателя левый 1; -
28 Q150B1235 Болт 8; -
29 Q150B1245 Болт крепления кронштейн нижней подножки 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
