1S10691100101 Топливная система
/ Foton BJ1041, BJ1069 (Ollin)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

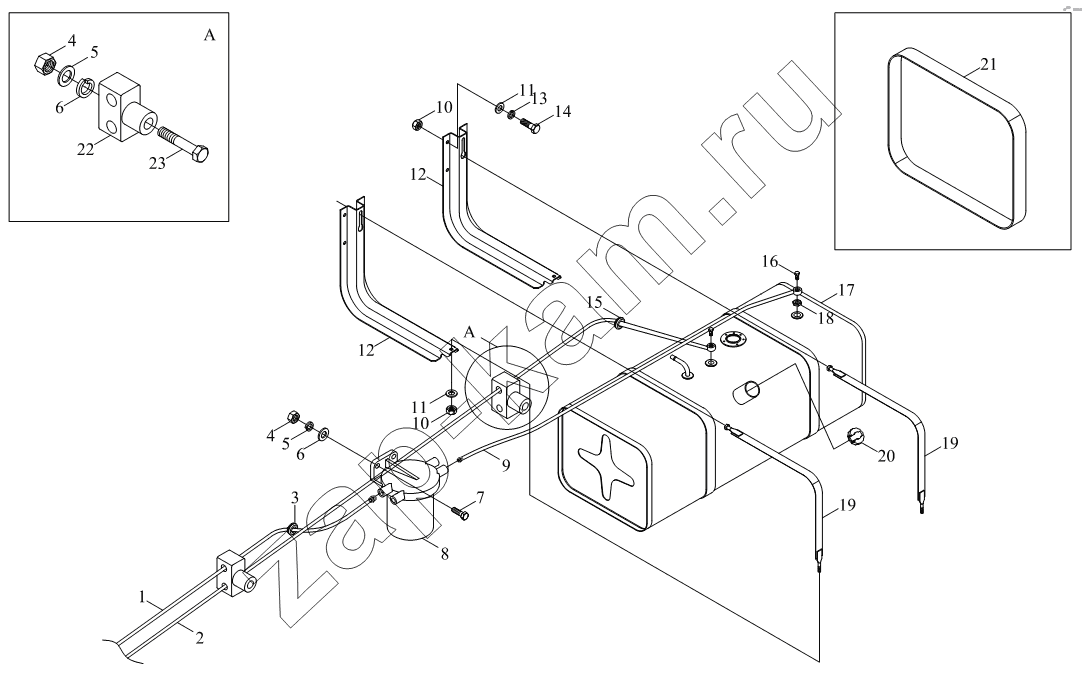

Схема/чертеж: 1S10691100101 Топливная система / Foton BJ1041, BJ1069 (Ollin)
1
2
3
4
4
5
5
6
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
19
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 1106911400024 Топливопровод задний 1; -
2 1105311400017 Топливопровод возвратный 1; -
3 1106611400008 Резиновое защитное кольцо 1; -
4 Q340B08 Гайка 4; -
5 Q40308 Шайба пружинная 4; 30 ₽ - 60 ₽
6 Q40108 Плоская шайба 4; -
7 Q150B0830 Болт 2; -
8 1106911500001 Топливный фильтр 1; -
9 1106911400022 Трубопровод топливный 1; -
10 Q340B10 Гайка 12; 100 ₽
11 Q40110 Плоская шайба 10; -
12 1106611100007 Кронштейн топливного бака 2; -
13 Q40310 Шайба пружинная 8; -
14 Q150B1030 Болт 8; -
15 1102911400073 Резиновое защитное кольцо 1; -
16 1102211400002 Пустотелый болт 2; -
17 1105311100001 Топливный бак 1; -
18 1102811400006 Уплотнительное кольцо 4; -
19 1106611100001 Лента крепления топливного бака 2; -
20 1104911100009 Крышка топливного бака 1; -
21 1106611100005 Прокладка 2; -
22 1106611400009 Зажим двухтрубный 2; -
23 Q150B0865 Болт с шестигранной головкой 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
