1S10691190125 Впускное устройство
/ Foton BJ1041, BJ1069 (Ollin)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

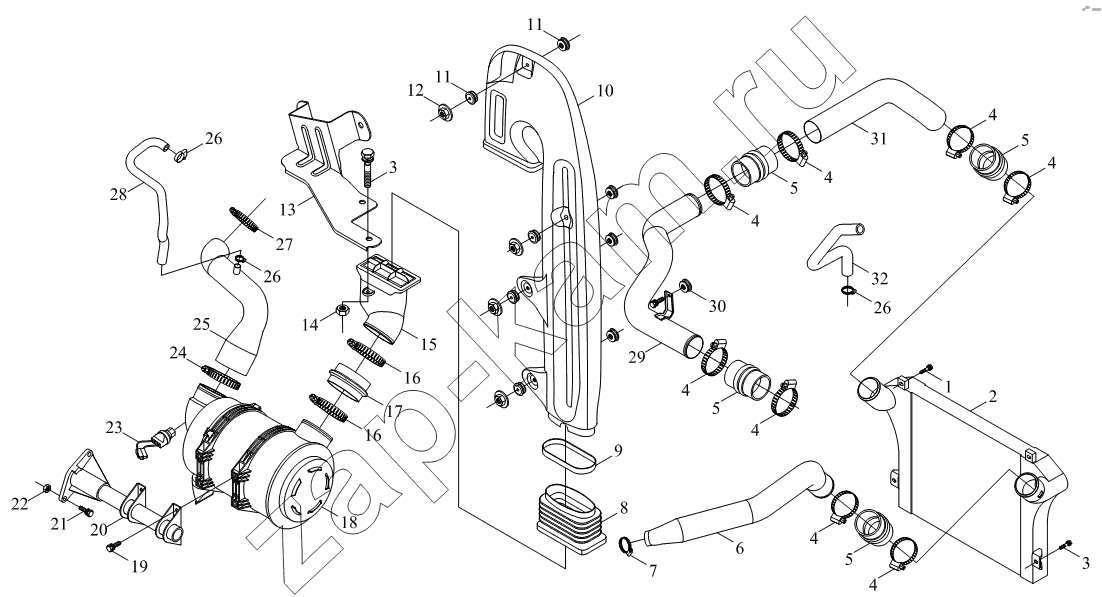

Схема/чертеж: 1S10691190125 Впускное устройство / Foton BJ1041, BJ1069 (Ollin)
1
2
3
3
4
4
4
4
4
4
4
4
5
5
5
5
6
7
8
9
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
31
32
Поз. Артикул Название детали Кол-во Цена
1 Q1460830F30 Болт с шестигранной головкой, пружинная шайба и плоская шайба 2; -
2 1106911900039 Промежуточный охладитель в сборе 1; -
3 Q1460820F30 Болт с шестигранной головкой, пружинная шайба и плоская шайба 4; -
4 Q67580 Хомут стяжной 8; -
5 1104311900135 Соединитель шланга 4; -
6 1106911900077 Впускная стальная труба промежуточного охладителя 1; -
7 Q67560 Хомут червячный 1; -
8 1106911900026 Уплотнитель резиновый 1; -
9 1110811900013 Кольцевой хомут 1; -
10 1106911900020 Воздухозаборник 1; -
11 1104911900128 Демпфирующая прокладка 8; -
12 Q32008F30 Гайка шестигранная с зубчатым буртиком 4; -
13 1106911900030 Кронштейн 1; -
14 Q340B08F30 Шестигранная гайка типа 1 2; -
15 1106911900029 Впускной соединительный воздухопровод 1 1; -
16 Q675120 Хомут червячный 2; -
17 1106911900034 Соединительная резиновая труба воздушного фильтра 1; -
18 1106911900062 Фильтр воздушный в сборе 1; -
19 Q1461025F30 Болт с шестигранной головкой, пружинная шайба и плоская шайба 4; -
20 1106911900022 Кронштейн воздушного фильтра 1; -
21 Q1461240F30 Блок пластинчатой прокладки, упругой прокладки и шестигранного болта 3; -
22 Q340B12F30 Шестигранная гайка типа 1 3; -
23 1104911900141 Датчик засоренности воздушного фильтра 1; -
24 Q675100 Хомут червячный 1; -
25 1106911900037 Впускная труба турбокомпрессора 1; -
26 Q67527 Хомут червячный 4; -
27 Q67570 Хомут червячный 1; -
28 1106911900049 Впускной шланг компрессора 2 1; -
29 1106911900033 Впускная труба двигателя 2 1; -
30 1106911900169 Резиновая подкладка 1; -
31 1106911900032 Впускная труба двигателя 1 1; -
32 1106911900038 Впускной шланг компрессора 1 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
