1S10691200111 Выпускное устройство
/ Foton BJ1041, BJ1069 (Ollin)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

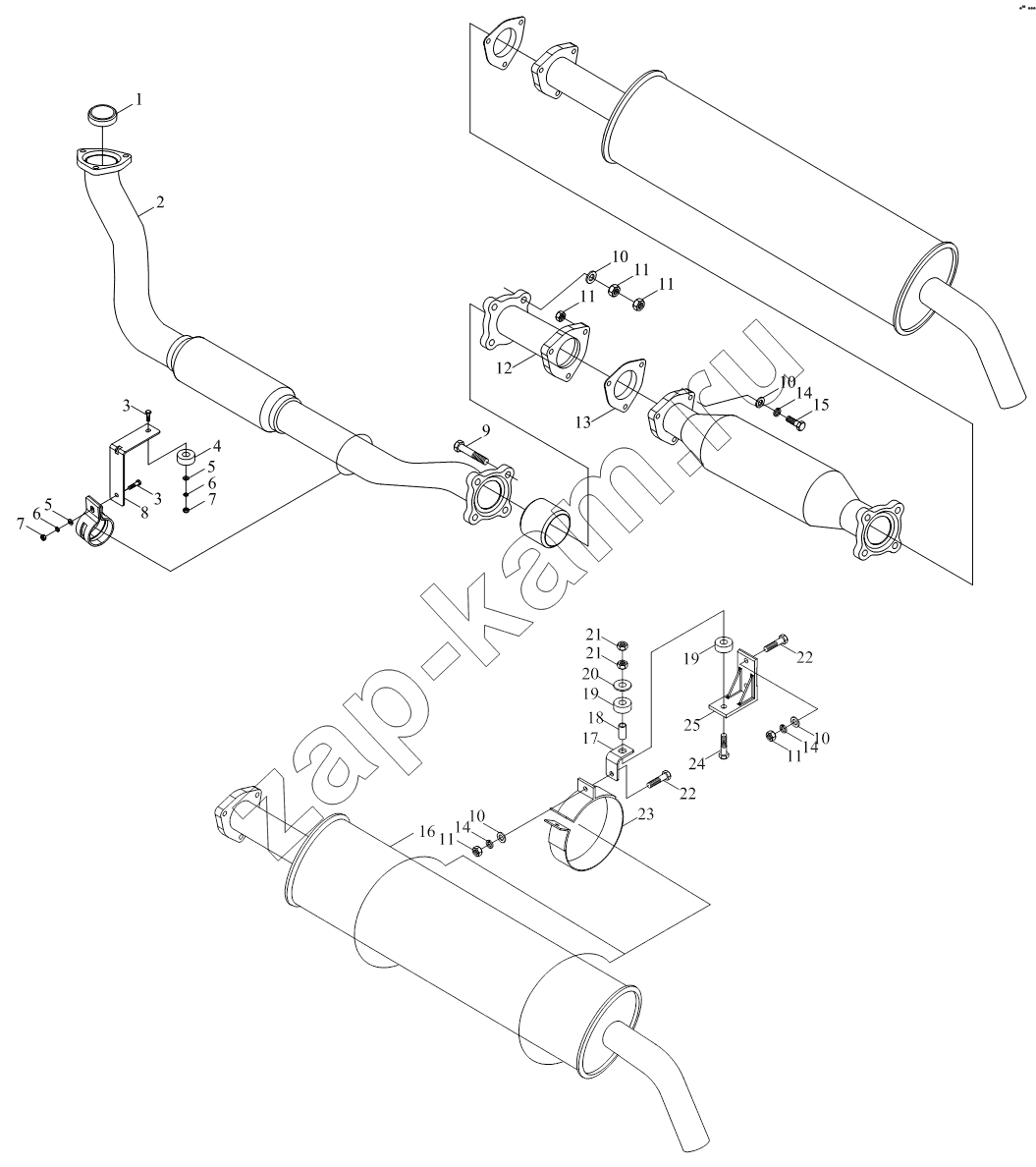

Схема/чертеж: 1S10691200111 Выпускное устройство / Foton BJ1041, BJ1069 (Ollin)
1
2
3
3
4
5
5
6
6
7
7
8
9
10
10
10
10
11
11
11
11
11
12
13
14
14
14
15
16
17
18
19
19
20
21
21
22
22
23
24
25
Поз. Артикул Название детали Кол-во Цена
1 1109112000003 Шаровое соединение 1; -
2 1106912000071 Сварка выхлопной трубы 1; -
3 Q150B0830 Болт 2; -
4 1104613200008 Упругая прокладка радиатора 1; -
5 Q40108 Плоская шайба 2; -
6 Q40308 Шайба пружинная 2; 30 ₽ - 60 ₽
7 Q340B08 Гайка 2; -
8 1106912000070 Подвесная система 1; -
9 Q150B10110TF2 Болт 4; -
10 Q40110 Плоская шайба 16; -
11 Q340B10 Гайка 20; 100 ₽
12 1104112000007 Сварка переходного патрубка 1; -
13 1104112000010 Уплотнительная прокладка 2; -
14 Q40310 Шайба пружинная 12; -
15 Q150B1045 Болт 6; -
16 1104112000011 Глушитель в сборе 1; -
17 1104312000004 Подвесная пластина 2; -
18 1104312000003 Втулка 2; -
19 1104312000002 Резиновая упругая прокладка 4; -
20 Q40212 Шайба 2; -
21 Q340B12 Гайка крепления кронштейн нижней подножки 4; -
22 Q150B1030 Болт 6; -
23 1106912000073 Хомут глушителя 2; -
24 Q150B1270 Болт с шестигранной головкой 2; -
25 1104312000055 Кронштейн 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
