1S10691300102 Система охлаждения
/ Foton BJ1041, BJ1069 (Ollin)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

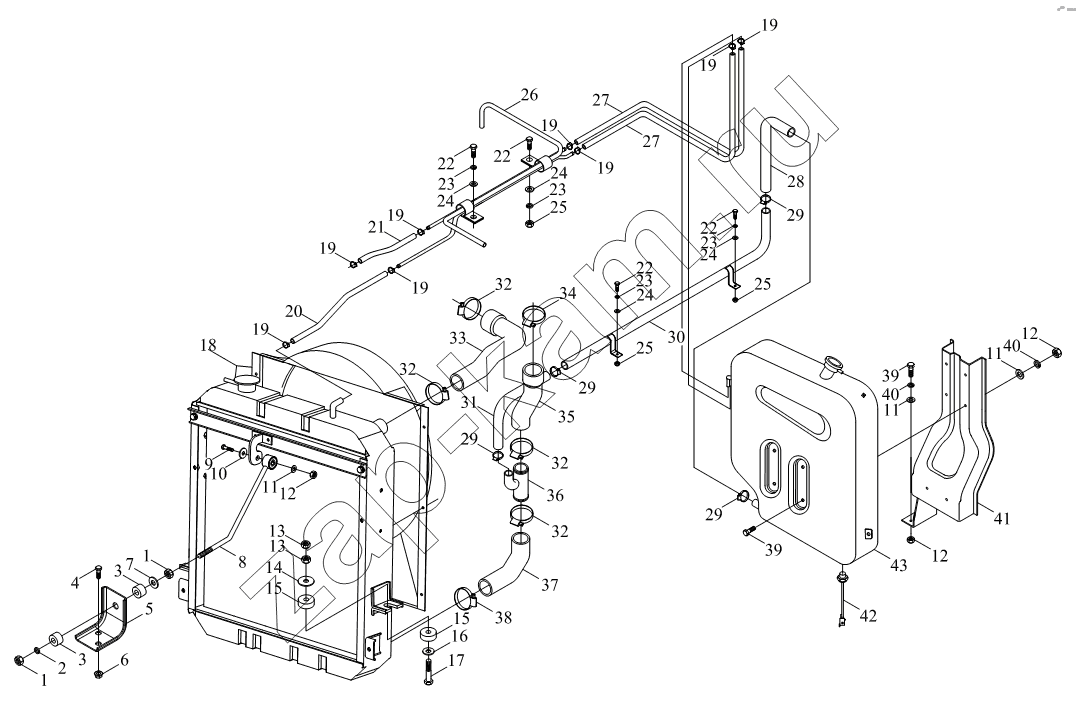

Схема/чертеж: 1S10691300102 Система охлаждения / Foton BJ1041, BJ1069 (Ollin)
1
1
2
3
3
4
5
6
7
8
9
10
11
11
11
12
12
12
13
13
14
15
15
16
17
18
19
19
19
19
19
19
19
19
20
21
22
22
22
22
23
23
23
23
24
24
24
24
25
25
25
26
27
27
28
29
29
29
29
30
31
32
32
32
32
33
34
35
36
37
38
39
39
40
40
41
42
43
Поз. Артикул Название детали Кол-во Цена
1 Q340B10 Гайка 2; 100 ₽
2 Q40310 Шайба пружинная 1; -
3 1104313200026 Регулировочная прокладка тяги 2; -
4 Q150B0816 Болт 2; -
5 1106913200005 Кронштейн тяги радиатора 1; -
6 Q32008 Гайка шестигранная с зубчатым буртиком 2; 240 ₽
7 Q40210 Шайба 2; -
8 1106913200006 Тяга радиатора 1; -
9 Q150B0845 Болт с шестигранной головкой 1; -
10 Q40208 Шайба 1; -
11 Q40108 Плоская шайба 9; -
12 Q340B08 Гайка 7; -
13 Q340B12 Гайка крепления кронштейн нижней подножки 4; -
14 Q40212 Шайба 2; -
15 1104613200008 Упругая прокладка радиатора 4; -
16 Q40112 Плоская шайба 2; -
17 Q150B1270 Болт с шестигранной головкой 2; -
18 1106913100033 Радиатор с кожухом в сборе 1; -
19 Q67516 Пружинный хомут 8; -
20 1106913300010 Выпускной шланг радиатора 1; -
21 1106913300011 Трубка расширительного бачка 1; -
22 Q150B0620 Болт 4; -
23 Q40306 Шайба пружинная 4; -
24 Q40106 Плоская шайба 4; -
25 Q340B06 Гайка 3; -
26 1106913300017 Выпускная трубка 1; -
27 1106913300012 Выпускной шланг радиатора 1 2; -
28 1106913300008 Труба водяная расширительного бачка 1; -
29 Q67535 Хомут 4; -
30 1106913300018 Труба выпускная расширительного бачка 1; -
31 1106913300014 Труба водяная расширительного бачка 1; -
32 Q67550 Хомут червячный 4; -
33 1106913300016 Выпускной шланг 1; -
34 Q67565 Хомут 1; -
35 1106913300028 Шланг впускной 1; -
36 1106913300036 Тройник 1; -
37 1106913300013 Впускной шланг 1; -
38 Q67560 Хомут червячный 1; -
39 Q150B0825 Болт 8; -
40 Q40308 Шайба пружинная 9; 30 ₽ - 60 ₽
41 1106913200003 Кронштейн расширительного бачка 1; -
42 1104936630012 Переключатель сигнализации об уровне воды 1; -
43 1106913100026 Бачок расширительный в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
