1S10691720105 Механизм управления КПП
/ Foton BJ1041, BJ1069 (Ollin)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

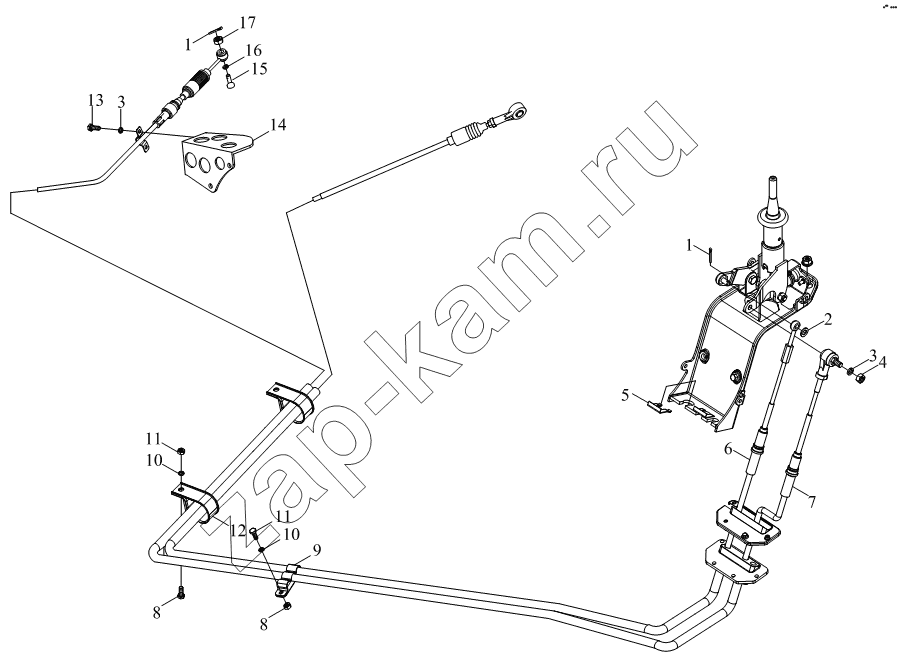

Схема/чертеж: 1S10691720105 Механизм управления КПП / Foton BJ1041, BJ1069 (Ollin)
1
1
2
3
3
4
5
6
7
8
8
9
10
10
11
11
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 Q5002032 Шплинт 1; -
2 Q40108 Плоская шайба 1; -
3 Q40308 Шайба пружинная 6; 30 ₽ - 60 ₽
4 Q340B08 Гайка 2; -
5 1102917200003 Замковая пластина 8х60 2; -
6 1106917200013 Гибкий вала переключения передач 1; -
7 1106917200012 Гибкий вал переключения передач 1; -
8 Q340B06 Гайка 3; -
9 1104917200009 Скоба 1; -
10 Q40306 Шайба пружинная 3; -
11 Q150B0620 Болт 3; -
12 1104917200004 Скоба 2; -
13 Q150B0820 Болт 4; -
14 1106917200016 Кронштейн 1; -
15 1106617200011 Палец 1; -
16 Q40310 Шайба пружинная 1; -
17 Q340B10 Гайка 1; 100 ₽
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
