1S10692400115 Задний мост
/ Foton BJ1041, BJ1069 (Ollin)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

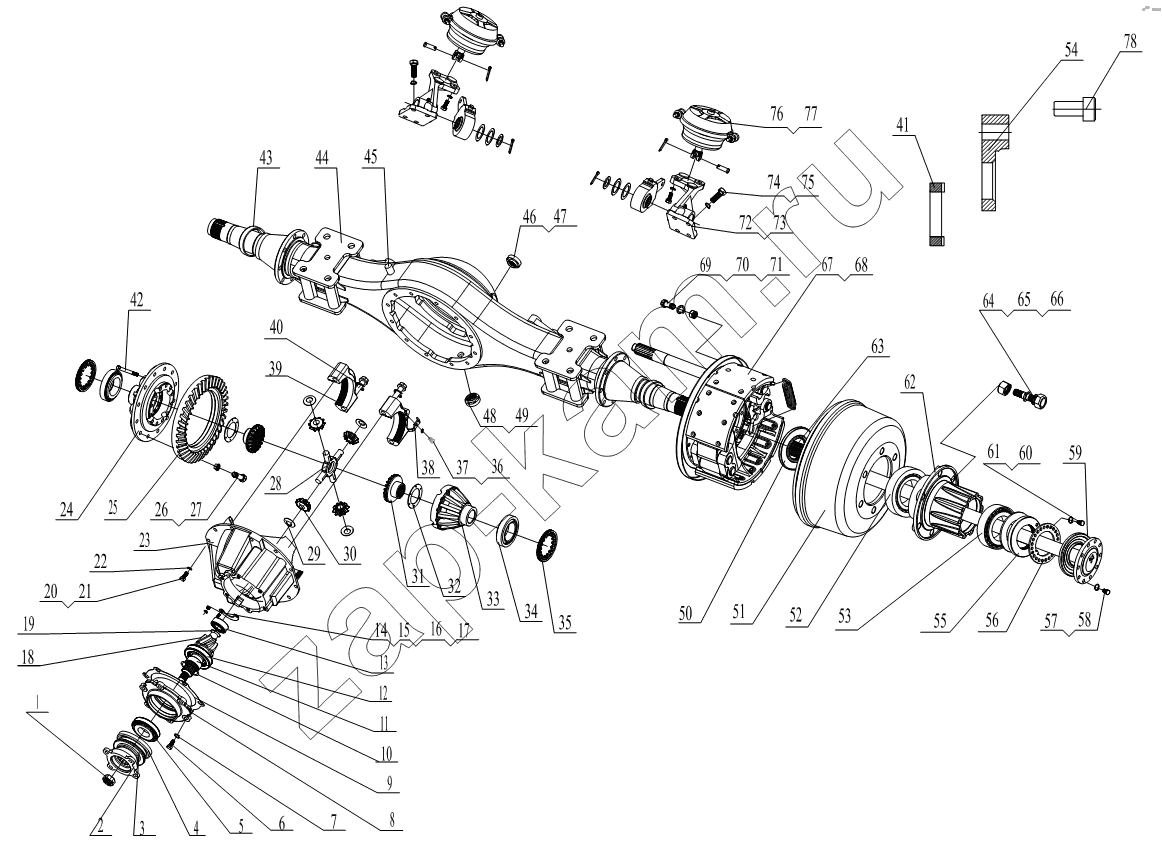

Схема/чертеж: 1S10692400115 Задний мост / Foton BJ1041, BJ1069 (Ollin)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
Поз. Артикул Название детали Кол-во Цена
1 2402203-HF17030 Гайка фланца главной шестерни 1; -
2 2402261-HF16030(FT) Фланец главной шестерни 1; -
3 2402262-HF17030 Пылезащитный кожух фланца 1; -
4 2402204-HF17030 Сальник ведущей шестерни 1; -
5 31310 Роликоподшипник конический 1; -
6 2402014-HF17030 Болт опоры подшипника 6; -
7 Q40512 Тяжелая пружинная шайба 6; -
8 2402201-HF17030 Кронштейн подшипника ведущей шестерни 1; -
9 2402006-HF17030 Регулировочная прокладка опоры подшипника 1; -
10 2402207-HF17030 Регулировочная прокладка подшипника главной шестерни 1; -
11 2402202-HF17030 Проставочная втулка 1; -
12 31311 Роликоподшипник конический 1; -
13 2402003-HF17030 Направляющий подшипник ведущей шестерни 1; -
14 2402301-HF17030 Упор направляющего подшипника 2; -
15 Q150B0834 Болт с шестигранной головкой 1; -
16 Q340B08 Гайка 1; -
17 Q40508 Тяжелая пружинная шайба 1; -
18 2402251-HF17030-4.875 Ведущая шестерня 1; -
19 2402001-HF17030 Пружинный лабиринт направляющего подшипника 1; -
20 2400017-HF17030 Болт корпуса редуктора 4; -
21 2400015-HF17030 Болт корпуса редуктора 8; -
22 Q40512 Тяжелая пружинная шайба 12; -
23 2402101-HF17030 Корпус редуктора 1; -
24 2403101-HF17030 Корпус дифференциала 1; -
25 2402252-HF17030-4.875 Ведомая шестерня 1; -
26 2402004-HF17030 Болт ведомой шестерни 12; -
27 2402015-HF17030 Гайка ведомой шестерни 12; -
28 2403004-HF17030 Вал планетарной шестерни 1; -
29 2403003-HF17030 Упорная прокладка планетарной шестерни 4; -
30 2403202-HF17030 Планетарная шестерня 4; -
31 2403201-HF17030 Шестерня полувала 2; -
32 2403002-HF17030 Упорная прокладка шестерни полувала 2; -
33 2403102-HF17030 Корпус дифференциала 1; -
34 32214 Подшипник 2; -
35 2402104-HF17030 Регулировочная гайка подшипника дифференциала 2; -
36 Q150B0816 Болт 2; -
37 Q40308 Шайба пружинная 2; 30 ₽ - 60 ₽
38 2402105/6-HF15015 Замочная пластина регулировочной гайки 1; -
39 2402102-HF17030 Крышка подшипника 2; -
40 2402103-HF17030 Болт крышки подшипника 4; -
41 3104121-HF16030FTG Зубчатый обод 2; -
42 2403104-HF17030 Болт корпуса дифференциала 12; -
43 2400021-HF17030 Втулка сальника 2; -
44 2401000-HF16030(FT) Корпус заднего корпуса в сборе 1; -
45 Q901 Вентиляционная пробка 1; -
46 2400008-HF15015 Заправочная пробка 1; -
47 2400046-HF15015 Уплотнительное кольцо заправочной пробки 1; -
48 Q62316 Пробка магнитная 1; -
49 2400047-HF15015 Уплотнительное кольцо спускной пробки 1; -
50 3104104-HF17030 Внутренний сальник ступицы заднего колеса 2; -
51 3104102-HF16030(FT) Задний тормозной барабан 2; -
52 32215 Подшипник 2; по запросу
53 32213 Подшипник 2; -
54 2400033-HF17030C1 Диск для закрепления 2; -
55 2400001-HF17030 Контргайка подшипника ступицы заднего колеса 2; -
56 2400003-HF17030 Стопорная шайба 2; -
57 Q40510 Тяжелая пружинная шайба 24; -
58 2400019-HF16030FTA Болт полувала 24; -
59 2400009-HF17030 Сальник полувала 2; -
60 Q150B0616 Болт с шестигранной головкой 4; -
61 Q40306 Шайба пружинная 4; -
62 3104101-HF16030FTB Ступица заднего колеса 2; -
63 2400005-HF16030FTA Полувал 2; -
64 3104111-HF17030FTA Болт шины 12; -
65 3104112-HF17030FTA Внутренняя гайка ступицы заднего колеса 12; -
66 Q30020 Гайка с шайбой 12; -
67 1106924000009 Задний тормоз в сборе 1; -
68 1106924000010 Задний тормоз в сборе 1; -
69 2400007-HF16016E7 Болт на основании тормоза 12; -
70 Q341B14 Гайка 12; -
71 Q40514 Шайба пружинная 12; -
72 2400029-HF16030(FT) Стеллаж пневматического тормоза 1; -
73 2400031-HF16030(FT) Стеллаж пневматического тормоза 1; -
74 Q151B1435 Болт с тонкой резьбой 8; -
75 Q40514 Шайба пружинная 8; -
76 EQ140 Воздушная камера торможения в сборе 1; -
77 EQ140 Воздушная камера торможения в сборе 1; -
78 1106924000024 Датчик 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
