1S10692400118 Задний мост
/ Foton BJ1041, BJ1069 (Ollin)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

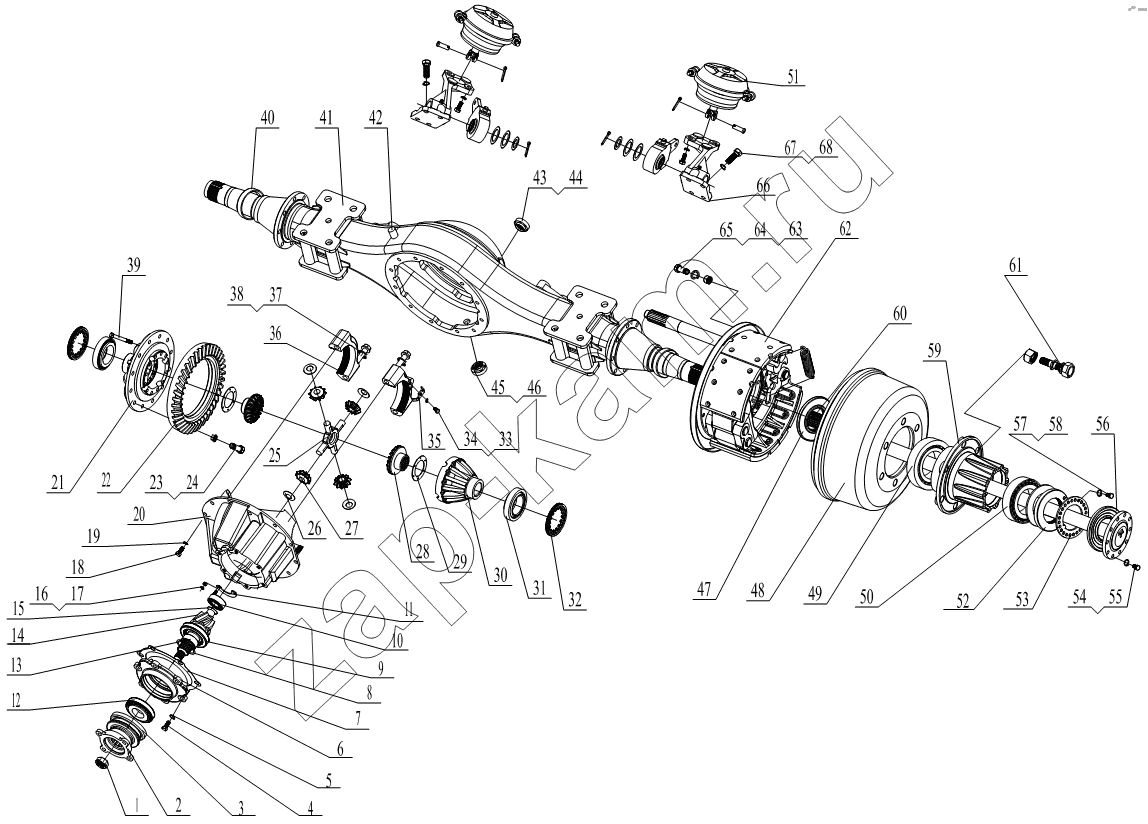

Схема/чертеж: 1S10692400118 Задний мост / Foton BJ1041, BJ1069 (Ollin)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
Поз. Артикул Название детали Кол-во Цена
1 2402203-HF17030 Гайка фланца главной шестерни 1; -
2 2402261-HF16030(FT) Фланец главной шестерни 1; -
3 2402204-HF16030FTG Сальник ведущей шестерни 1; -
4 2402014-HF17030 Болт опоры подшипника 6; -
5 Q40512 Тяжелая пружинная шайба 6; -
6 2402201-HF17030 Кронштейн подшипника ведущей шестерни 1; -
7 2402006-HF17030 Регулировочная прокладка опоры подшипника 1; -
8 2402207-HF17030 Регулировочная прокладка подшипника главной шестерни 1; -
9 31311 Роликоподшипник конический 1; -
10 2402003-HF17030 Направляющий подшипник ведущей шестерни 1; -
11 2402301-HF17030 Упор направляющего подшипника 2; -
12 31310 Роликоподшипник конический 1; -
13 2402202-HF17030 Проставочная втулка 1; -
14 2402251-HF17030 Ведущая шестерня 1; -
15 2402001-HF17030 Пружинный лабиринт направляющего подшипника 1; -
16 Q340B06 Гайка 2; -
17 Q40306 Шайба пружинная 2; -
18 2400015-HF17030 Болт корпуса редуктора 8; -
19 Q40512 Тяжелая пружинная шайба 12; -
20 2402101-HF17030 Корпус редуктора 1; -
21 2403101-HF17030 Корпус дифференциала 1; -
22 2402252-HF17030 Ведомая шестерня 1; -
23 2402004-HF17030 Болт ведомой шестерни 12; -
24 2402015-HF17030 Гайка ведомой шестерни 12; -
25 2403004-HF17030 Вал планетарной шестерни 1; -
26 2403003-HF17030 Упорная прокладка планетарной шестерни 4; -
27 2403202-HF17030 Планетарная шестерня 4; -
28 2403201-HF17030 Шестерня полувала 2; -
29 2403002-HF17030 Упорная прокладка шестерни полувала 2; -
30 2403102-HF17030 Корпус дифференциала 1; -
31 32214 Подшипник 2; -
32 2402104-HF17030 Регулировочная гайка подшипника дифференциала 2; -
33 Q150B0816 Болт 2; -
34 Q40308 Шайба пружинная 2; 30 ₽ - 60 ₽
35 2402105-HF17030 Защелка регуляторной гайки 2; -
36 2402102-HF17030 Крышка подшипника 2; -
37 2402103-HF17030 Болт крышки подшипника 4; -
38 Q40516 Шайба пружинная 4; -
39 2403104-HF17030 Болт корпуса дифференциала 12; -
40 2400021-HF17030 Втулка сальника 2; -
41 2401000-HF16030FT Картер заднего моста в сборе 1; -
42 Q901 Вентиляционная пробка 1; -
43 2400008-HF15015 Заправочная пробка 1; -
44 2400046-HF15015 Уплотнительное кольцо заправочной пробки 1; -
45 Q62316 Пробка магнитная 1; -
46 2400047-HF15015 Уплотнительное кольцо спускной пробки 1; -
47 3104104-HF17030 Внутренний сальник ступицы заднего колеса 2; -
48 3104102-HF16030(FT) Задний тормозной барабан 2; -
49 32215 Подшипник 2; по запросу
50 32213 Подшипник 2; -
51 EQ140 Воздушная камера торможения в сборе 1; -
52 2400001-HF17030 Контргайка подшипника ступицы заднего колеса 2; -
53 2400003-HF17030 Стопорная шайба 2; -
54 Q40510 Тяжелая пружинная шайба 24; -
55 2400019-HF16030FTA Болт полувала 24; -
56 2400009-HF17030 Сальник полувала 2; -
57 Q150B0616 Болт с шестигранной головкой 4; -
58 Q40306 Шайба пружинная 4; -
59 3104101-HF16030FTB Ступица заднего колеса 2; -
60 2400005-HF16030FTA Полувал 2; -
61 3104110-HF17030FTA Блок болтов шины 12; -
62 1106924000009/10 Задний тормоз в сборе 1; -
63 Q151B1440 Болт 12; -
64 Q341B14 Гайка 12; -
65 Q40514 Шайба пружинная 12; -
66 2400029/31-HF16030(FT) Стеллаж пневматического тормоза 1; -
67 Q151B1435 Болт с тонкой резьбой 8; -
68 Q40514 Шайба пружинная 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
