1S10511100101 Топливная система
/ Foton BJ1051, BJ1061 (Aumark)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

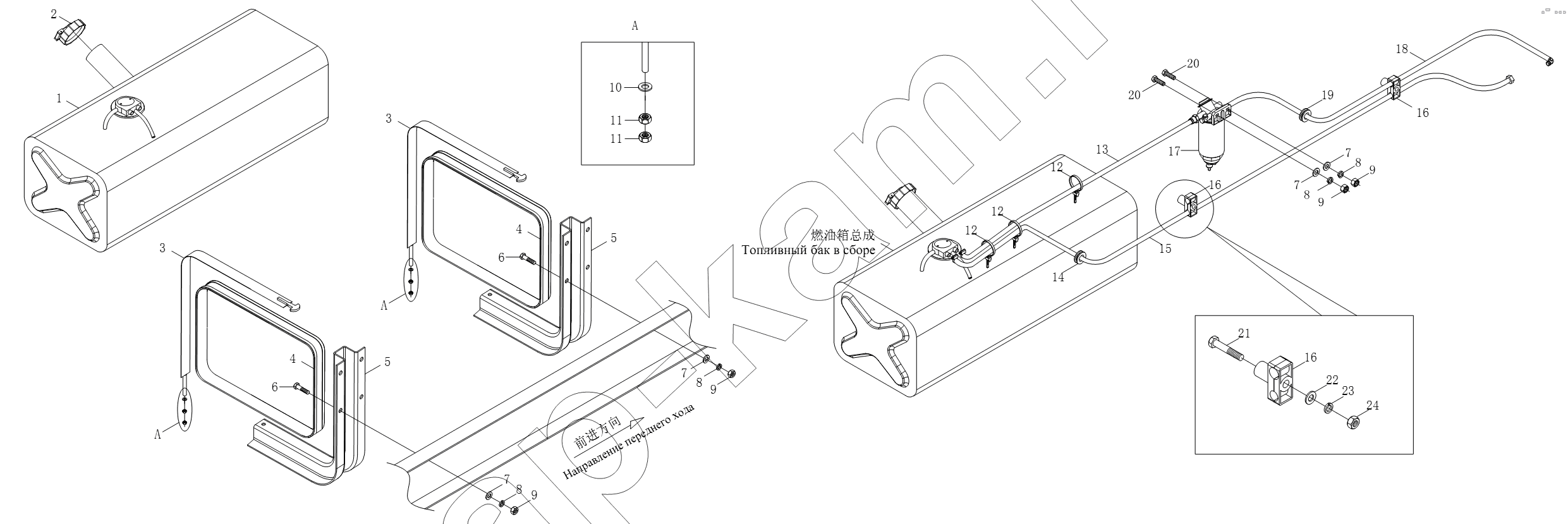

Схема/чертеж: 1S10511100101 Топливная система / Foton BJ1051, BJ1061 (Aumark)
1S10511100101
1
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
11
11
12
12
12
13
14
15
16
16
16
17
18
19
20
20
21
22
23
24
Поз. Артикул Название детали Кол-во Цена
1S10511100101 1S10511100101 Топливная система 1; -
1 1104911100014 Топливный бак в сборе 1; -
2 1104911100009 Крышка топливного бака 1; -
3 1104611100009 Лента крепления топливного бака 2; -
4 1105911100003 Кольцевая лента топливного бака 2; -
5 1104611100010 Кронштейн топливного бака 2; -
6 Q150B1030F30 Болт с шестигранной головкой 8; -
7 Q40110F30 Плоская шайба 10; -
8 Q40310F30 Шайба пружинная 10; -
9 Q340B10F30 Шестигранная гайка типа 1 10; -
10 Q40108F30 Плоская шайба 2; -
11 Q340B08F30 Шестигранная гайка типа 1 4; -
12 Q67407100 Пластмассовая крепежная лента 4; -
13 1105111400001 Передний топливопровод в сборе 1; -
14 1102236200110 Сквозное кольцо для прохода проводов питания 1; -
15 1105111400005 Возвратный трубопровод в сборе 1; -
16 1106611400009 Зажим двухтрубный 2; -
17 1105111500001 Фильтр дизельного топлива в сборе 1; -
18 1105111400003 Задний топливопровод в сборе 1; -
19 1102911400073 Резиновое защитное кольцо 1; -
20 Q150B1040F30 Болт с шестигранной головкой 2; -
21 Q150B0865 Болт с шестигранной головкой 2; -
22 Q40108 Плоская шайба 2; -
23 Q40308 Шайба пружинная 2; 30 ₽ - 60 ₽
24 Q340B08 Гайка 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
