1S10511720101 Управляющий механизм коробки передач
/ Foton BJ1051, BJ1061 (Aumark)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

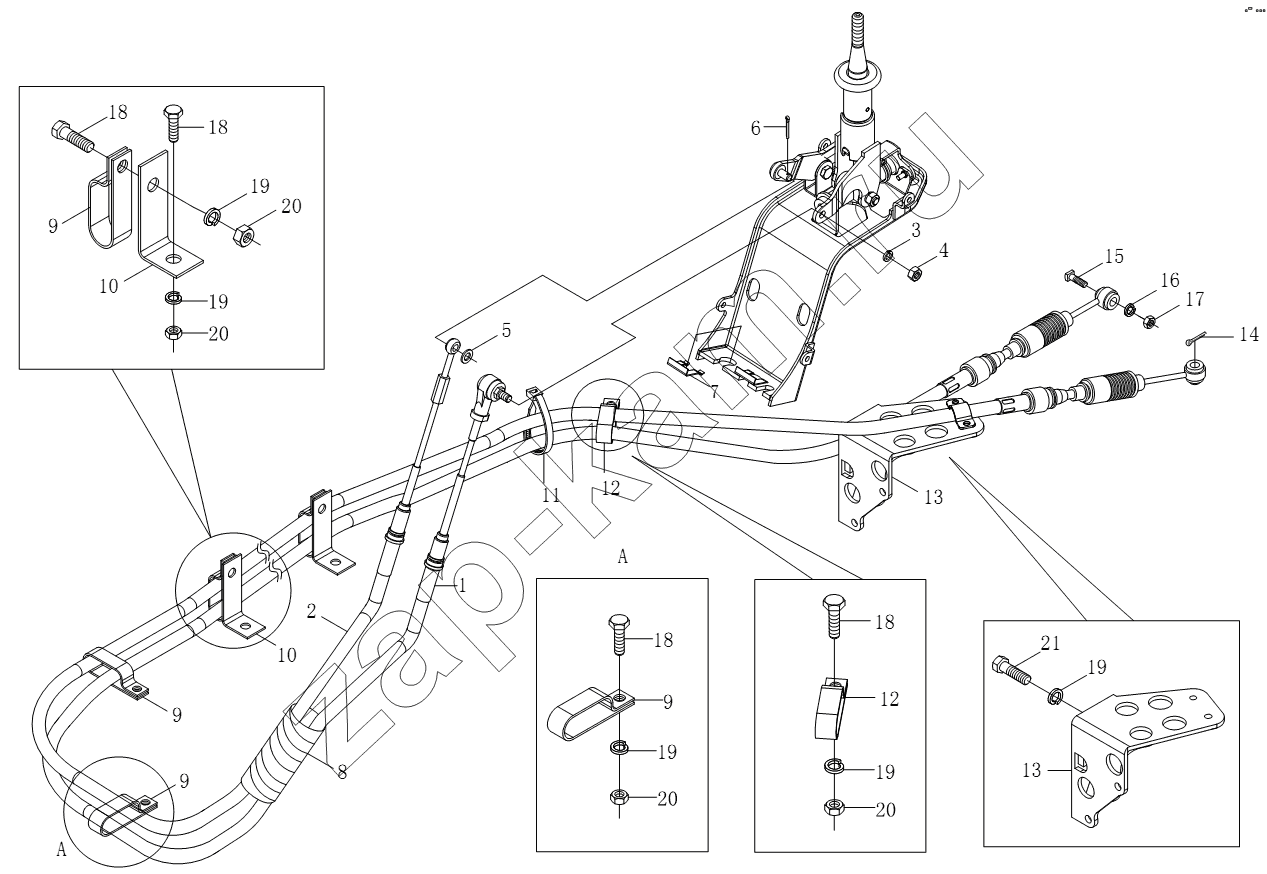

Схема/чертеж: 1S10511720101 Управляющий механизм коробки передач / Foton BJ1051, BJ1061 (Aumark)
1S10511720101
1
2
3
4
5
6
7
8
9
9
9
9
10
10
11
12
12
13
13
14
15
16
17
18
18
18
18
19
19
19
19
19
20
20
20
20
21
Поз. Артикул Название детали Кол-во Цена
1S10511720101 1S10511720101 Управляющий механизм коробки передач 1; -
1 1108917200021 Гибкий вал переключения передач в сборе 1; -
2 1108917200022 Гибкий вал выбора передач в сборе 1; -
3 Q40308F30 Шайба пружинная 5; -
4 Q340B08F30 Шестигранная гайка типа 1 1; -
5 Q40108F30 Плоская шайба 1; -
6 Q5002032 Шплинт 1; -
7 1102917200003 Замковая пластина 8х60 2; -
8 1104635600076 Втулка защитная 1; -
9 Q687143F4 Многотрубчатый стрингер 4; -
10 1B20081200502 Держатель труб кондиционера 2; -
11 Q67407100 Пластмассовая крепежная лента 1; -
12 Q687142F4 Многотрубчатый стрингер 1; -
13 1105117200002 Держатель гибкого вала в сборе 1; -
14 Q5002032 Шплинт 2; -
15 1106617200005 Шарнирный палец 1; -
16 Q40310F30 Шайба пружинная 1; -
17 Q340B10F30 Шестигранная гайка типа 1 1; -
18 Q150B0620F30 Болт с шестигранной головкой 7; -
19 Q40306F30 Шайба пружинная 7; -
20 Q340B06F30 Шестигранная гайка типа 1 7; -
21 Q150B0820F30 Болт с шестигранной головкой 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
