1S10512200101 Карданный вал
/ Foton BJ1051, BJ1061 (Aumark)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

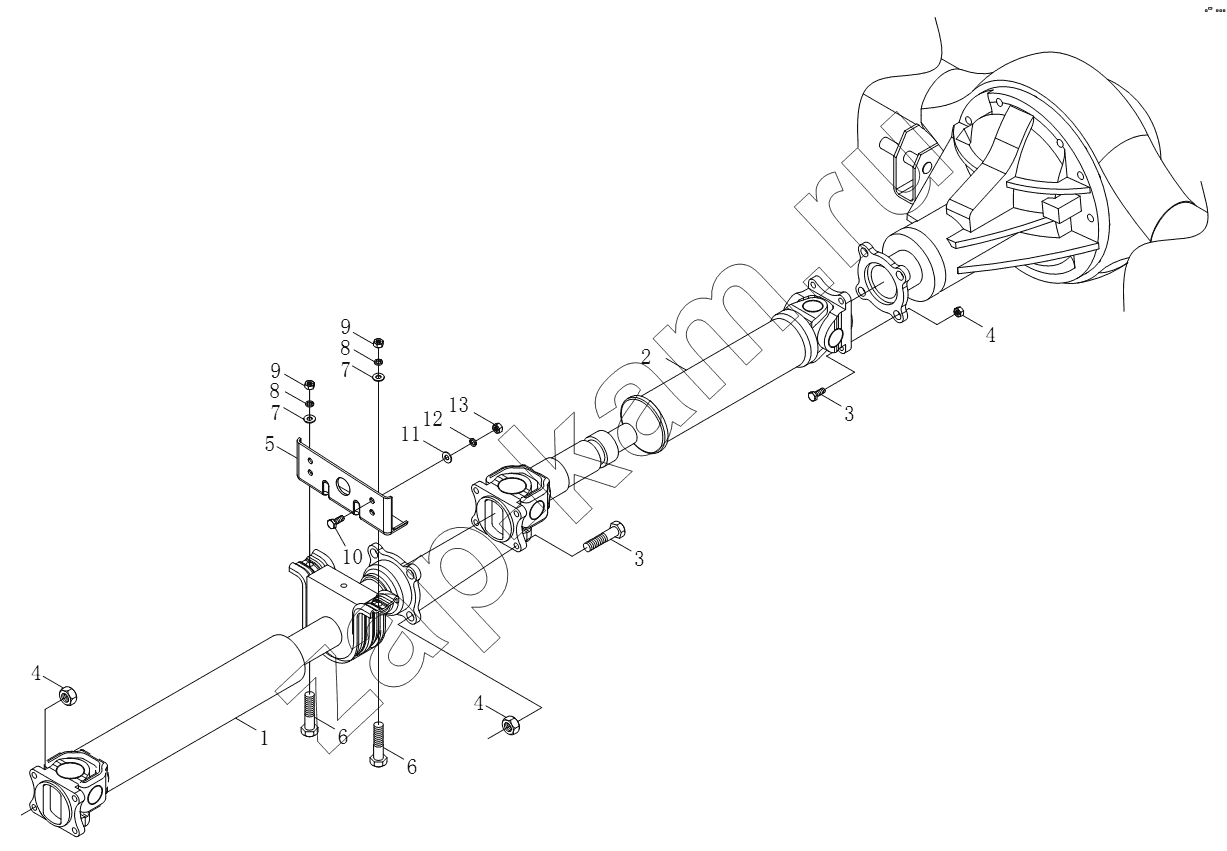

Схема/чертеж: 1S10512200101 Карданный вал / Foton BJ1051, BJ1061 (Aumark)
1S10512200101
1
2
3
3
4
4
4
5
6
6
7
7
8
8
9
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
1S10512200101 1S10512200101 Карданный вал 1; -
1 1105122000002 Промежуточный передаточный вал в сборе 1; -
2 1105122000003 Задний передаточный вал в сборе 1; -
3 1106622000006 Болт карданного вала 8; -
4 1117022000005 Контровочная гайка 12; -
5 1105922000003 Кронштейн опоры промежуточного карданного вала 1; -
6 Q151B1430 Болт с шестигранной головкой-тонкий клык 2; -
7 Q40114 Шайба плоская 2; -
8 Q40314 Шайба пружинная 2; -
9 Q341B14 Гайка 2; -
10 Q150B1230 Болт 4; -
11 Q40112 Плоская шайба 4; -
12 Q40312 Шайба пружинная 4; -
13 Q340B12 Гайка крепления кронштейн нижней подножки 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
