1S10512800104 Рама
/ Foton BJ1051, BJ1061 (Aumark)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

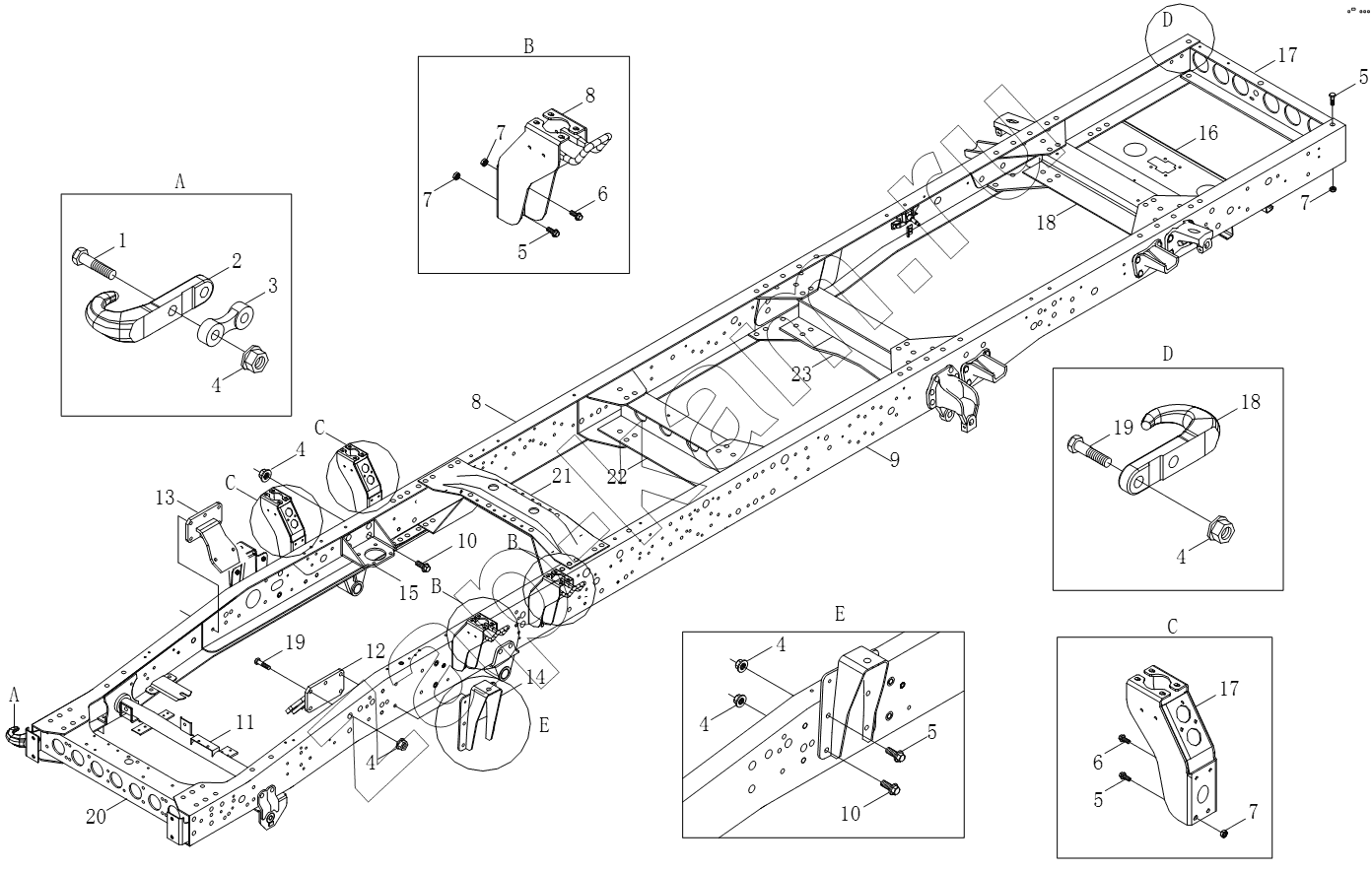

Схема/чертеж: 1S10512800104 Рама / Foton BJ1051, BJ1061 (Aumark)
1S10512800104
1
2
3
4
4
4
4
4
4
5
5
5
5
6
6
7
7
7
7
8
8
9
10
10
11
12
13
14
15
15
16
17
17
18
18
19
19
20
21
21
22
23
Поз. Артикул Название детали Кол-во Цена
1S10512800104 1S10512800104 Рама 1; -
1 Q1801255 Шестигранный фланцевый болт с зубьями на поверхности фланца 2; -
2 1105328000022 Передний буксирный крюк 1; -
3 1105928001099 Подушка буксировочной зацепки 1; -
4 Q33012 Гайка 14; -
5 Q1801025 Болт с шестигранной головкой 10; -
6 Q1801030 Шестигранный фланцевый болт с зубьями на поверхности фланца 6; -
7 Q33010 Гайка шестигранная с буртиком 16; -
8 1105128000003 Правый стрингер в сборе 1; -
9 1105128000002 Левый стрингер в сборе 1; -
10 Q1801245 Болт с шестигранной головкой 8; -
11 1105128000021 Напайка второй перекладины 1; -
12 1105128000017 Левый кронштейн передней подвески двигателя 1; -
13 1105128000018 Правый кронштейн передней подвески двигателя 1; -
14 1104328000490 Кронштейн 2; -
15 1105128000004 Левый кронштейн задней подвески двигателя 1; -
15 1105128000005 Правый кронштейн задней подвески двигателя 1; -
16 1104328001157 Перекладина для запасных шин 1; -
17 1104328001156 Задняя перекладина 1; -
18 1104328001155 Шестая перекладина 1; -
19 Q1801240 Болт с шестигранной головкой и зубчатым буртиком 2; -
20 1105128000020 Первая перекладина 1; -
21 1104328001158 Верхняя часть третьей перекладины 1; -
21 1104328001159 Нижняя часть третьей перекладины 1; -
22 1104328001153 Четвертая перекладина 1; -
23 1104328001154 Пятая перекладина 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
