1S10611100101 Топливная система
/ Foton BJ1051, BJ1061 (Aumark)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

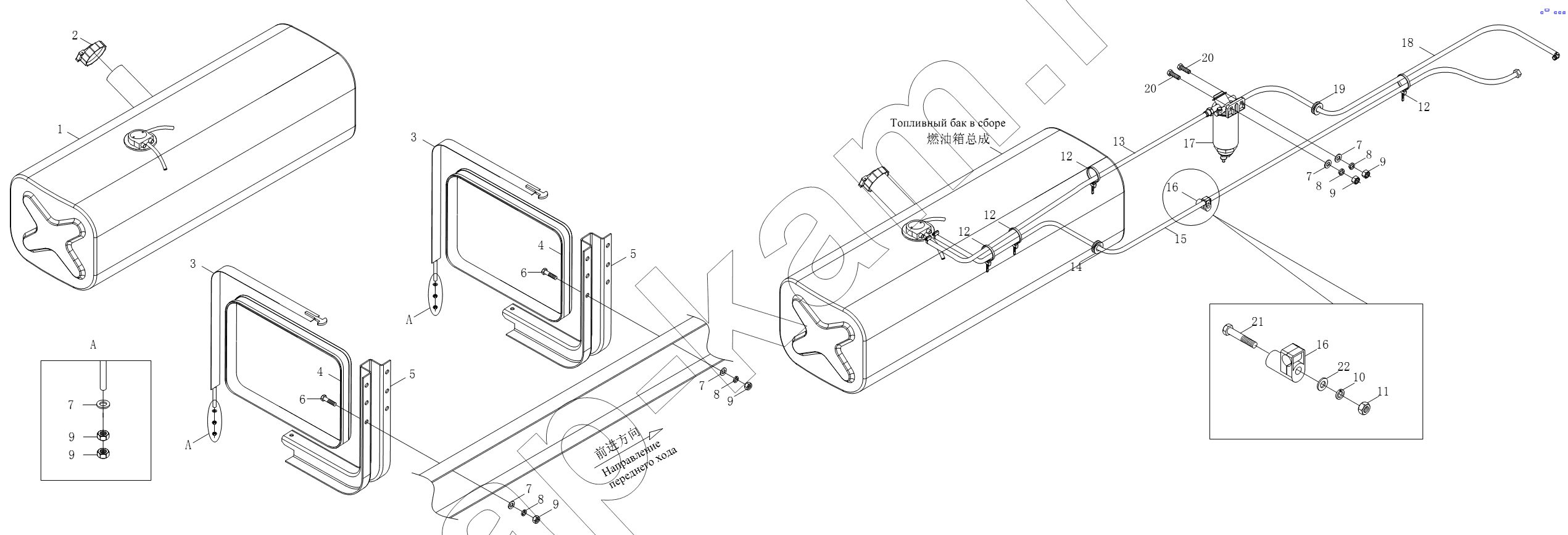

Схема/чертеж: 1S10611100101 Топливная система / Foton BJ1051, BJ1061 (Aumark)
1S10611100101
1
2
3
3
4
4
5
5
6
6
7
7
7
7
7
8
8
8
8
9
9
9
9
9
9
10
11
12
12
12
12
13
14
15
16
16
17
18
19
20
20
21
22
Поз. Артикул Название детали Кол-во Цена
1S10611100101 1S10611100101 Топливная система 1; -
1 1106911100008 Топливный бак в сборе 1; -
2 1104911100009 Крышка топливного бака 1; -
3 1106611100001 Лента крепления топливного бака 2; -
4 1106911100007 Кольцевая лента топливного бака 2; -
5 1106611100007 Кронштейн топливного бака 2; -
6 Q150B1035F30 Болт с шестигранной головкой 8; -
7 Q40110F30 Плоская шайба 12; -
8 Q40310F30 Шайба пружинная 10; -
9 Q340B10F30 Шестигранная гайка типа 1 14; -
10 Q40308 Шайба пружинная 1; 30 ₽ - 60 ₽
11 Q340B08 Гайка 1; -
12 Q67407100 Пластмассовая крепежная лента ; -
13 1106111400001 Передний топливопровод в сборе 1; -
14 1102236200110 Сквозное кольцо для прохода проводов питания 1; -
15 1106111400005 Возвратный трубопровод в сборе 1; -
16 1104635600061 Зажим трубы 1; -
17 1105111500001 Фильтр дизельного топлива в сборе 1; -
18 1106111400003 Задний топливопровод в сборе 1; -
19 1102911400073 Резиновое защитное кольцо 1; -
20 Q150B1040F30 Болт с шестигранной головкой 2; -
21 Q150B0865 Болт с шестигранной головкой 1; -
22 Q40108 Плоская шайба 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
