1S10611720101 Управляющий механизм коробки передач
/ Foton BJ1051, BJ1061 (Aumark)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

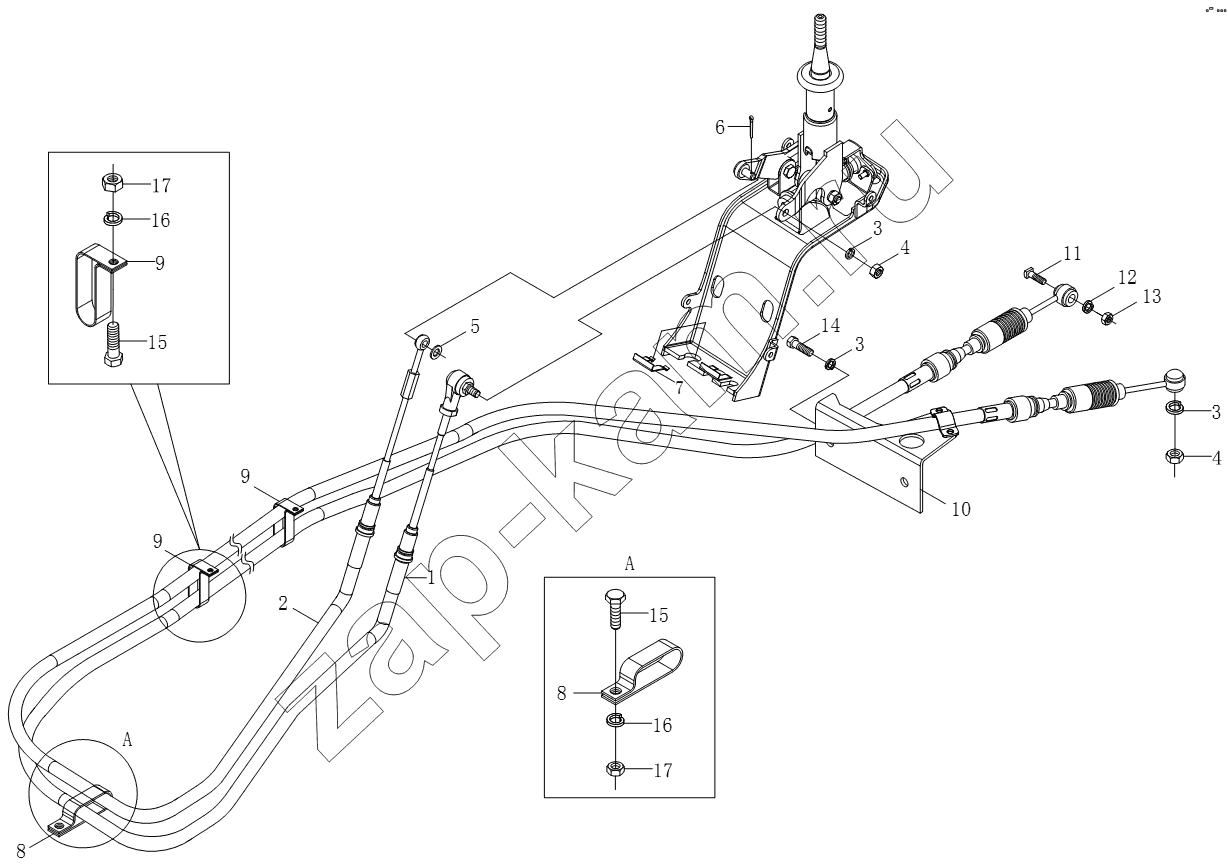

Схема/чертеж: 1S10611720101 Управляющий механизм коробки передач / Foton BJ1051, BJ1061 (Aumark)
1S10611720101
1
2
3
3
3
4
4
5
6
7
8
8
9
9
9
10
11
12
13
14
15
15
16
16
17
17
Поз. Артикул Название детали Кол-во Цена
1S10611720101 1S10611720101 Управляющий механизм коробки передач 1; -
1 1108917200021 Гибкий вал переключения передач в сборе 1; -
2 1108917200022 Гибкий вал выбора передач в сборе 1; -
3 Q40308F30 Шайба пружинная 6; -
4 Q340B08F30 Шестигранная гайка типа 1 2; -
5 Q40108F30 Плоская шайба 1; -
6 Q5002032 Шплинт 1; -
7 1102917200003 Замковая пластина 8х60 2; -
8 Q687143F4 Многотрубчатый стрингер 1; -
9 1103917200007 Трехтрубный зажим 2; -
10 1106917200016 Кронштейн 1; -
11 1106617200005 Шарнирный палец 1; -
12 Q40310F30 Шайба пружинная 1; -
13 Q340B10F30 Шестигранная гайка типа 1 1; -
14 Q150B0820F30 Болт с шестигранной головкой 4; -
15 Q150B0620F30 Болт с шестигранной головкой 3; -
16 Q40306F30 Шайба пружинная 3; -
17 Q340B06F30 Шестигранная гайка типа 1 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
