1S10613590001 Тормозной трубопровод кузова
/ Foton BJ1051, BJ1061 (Aumark)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

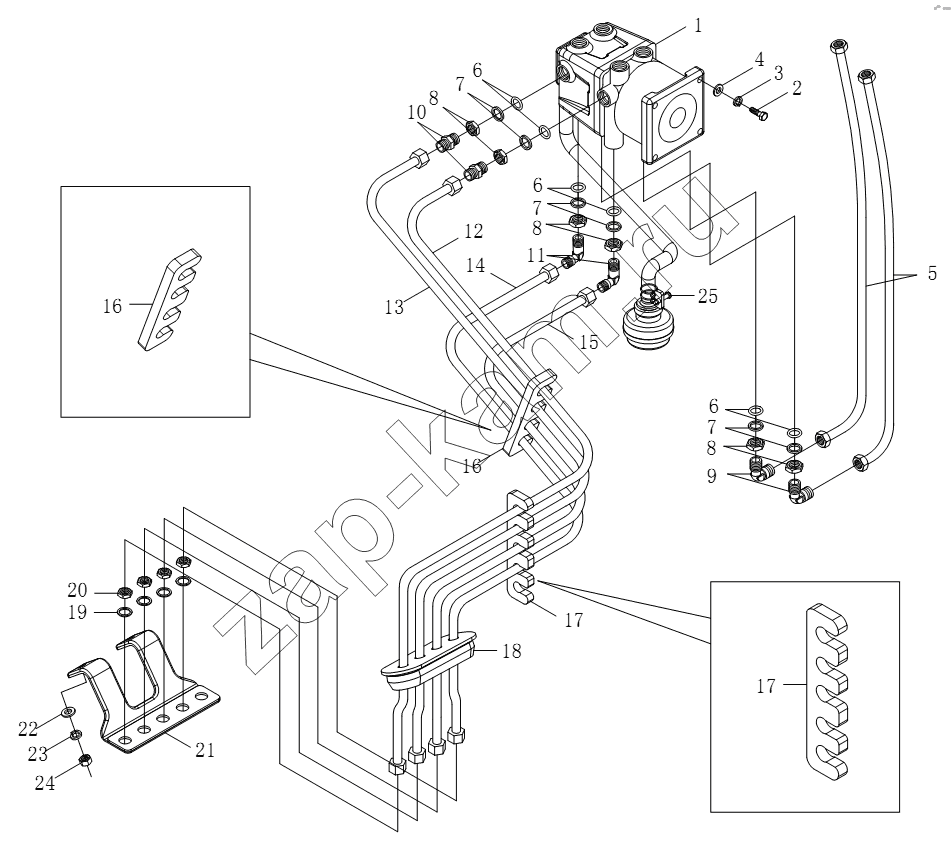

Схема/чертеж: 1S10613590001 Тормозной трубопровод кузова / Foton BJ1051, BJ1061 (Aumark)
1S10613590001
1
2
3
4
5
6
6
6
7
7
7
8
8
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
Поз. Артикул Название детали Кол-во Цена
1S10613590001 1S10613590001 Тормозной трубопровод кузова 1; -
1 1106135900001 Общий тормозной клапан - глушитель 1; -
2 Q150B0830 Болт 4; -
3 Q40308 Шайба пружинная 4; 30 ₽ - 60 ₽
4 Q40310 Шайба пружинная 2; -
5 1104335900008 Трубка к манометру 2; -
6 1104635900011 О-образное кольцо 16 6; -
7 1104635900010 Сальник 6; -
8 Q80216 Гайка шестигранная тонкая 6; -
9 1106635600039 Штуцер 2; -
10 1104335900019 Штуцер 2; -
11 1104635900002 Штуцер 2; -
12 1104335900020 Трубка тормозного клапана 1; -
13 1104335900021 Трубопровод 1; -
14 1104335900022 Трубка клапана быстрого растормаживания 1; -
15 1104335900023 Трубка 1; -
16 1104335900025 Скоба крепления трубопроводов 1; -
17 1104335900026 Держатель на 5 трубок 1; -
18 1104335900024 Уплотнительное кольцо 1; -
19 Q41214 Стопорная шайба 4; -
20 Q351B14 Тонкая шестигранная гайка - тонкий клык 4; -
21 1104335900028 Кронштейн 1; -
22 Q40110 Плоская шайба 2; -
23 Q40108 Плоская шайба 4; -
24 Q340B10 Гайка 2; 100 ₽
25 Q671B20 Упругая скоба из провода 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
