1S10692200201 Карданный вал
/ Foton BJ1051, BJ1061 (Aumark)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

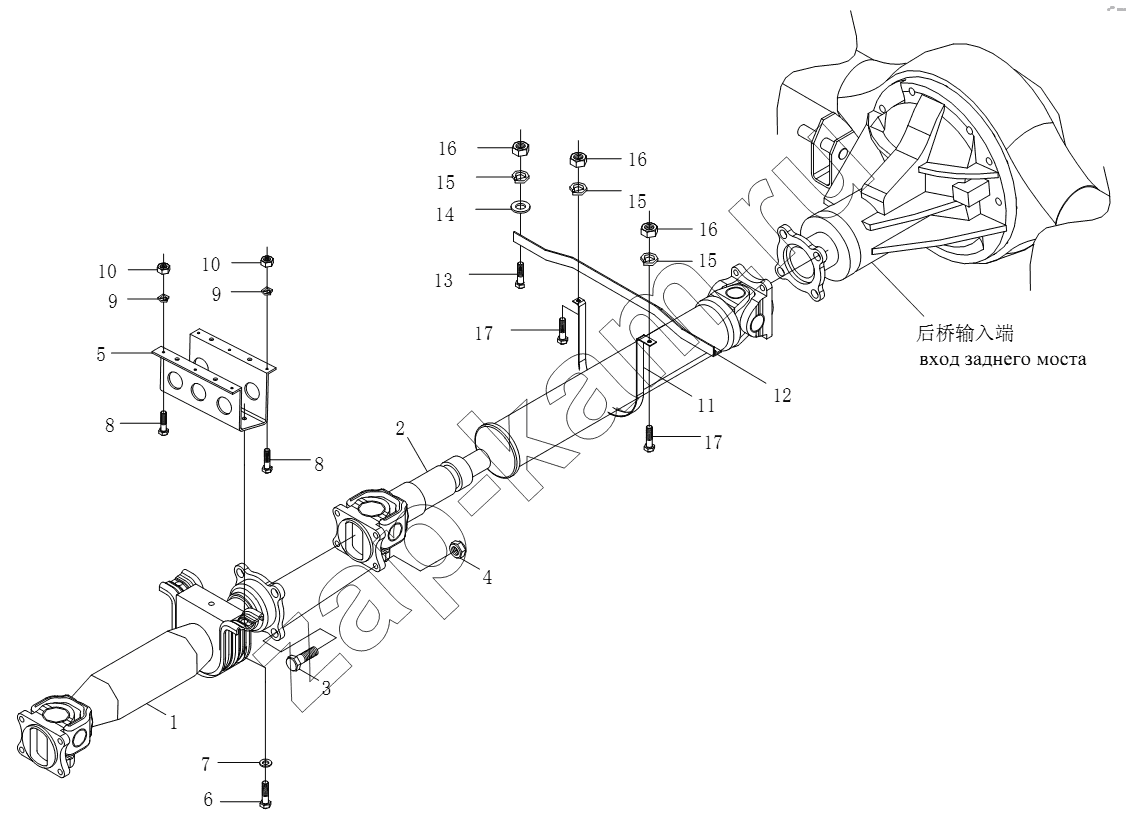

Схема/чертеж: 1S10692200201 Карданный вал / Foton BJ1051, BJ1061 (Aumark)
1S10692200201
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
15
15
16
16
16
17
17
Поз. Артикул Название детали Кол-во Цена
1S10692200201 1S10692200201 Карданный вал 1; -
1 1106922000009 Промежуточный передаточный вал в сборе 1; -
2 1106922000010 Задний передаточный вал в сборе 1; -
3 1106622000006 Болт карданного вала 8; -
4 1117022000005 Контровочная гайка 14; -
5 1106922000011 Кронштейн промежуточной опоры карданного вала 1; -
6 Q151B1440 Болт 2; -
7 Q40114 Шайба плоская 2; -
8 Q150B1035 Болт 6; -
9 Q40310 Шайба пружинная 6; -
10 Q340B10 Гайка 6; 100 ₽
11 1106922000030 Бандаж передаточного вала 1; -
12 1106922000032 Балка бандажа передаточного вала 1; -
13 Q150B0822 Болт с шестигранной головкой 2; -
14 Q40108 Плоская шайба 2; -
15 Q40308 Шайба пружинная 4; 30 ₽ - 60 ₽
16 Q340B08 Гайка 4; -
17 Q150B0818 Болт 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
