1SB2005350103 Панель приборов
/ Foton BJ1051, BJ1061 (Aumark)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

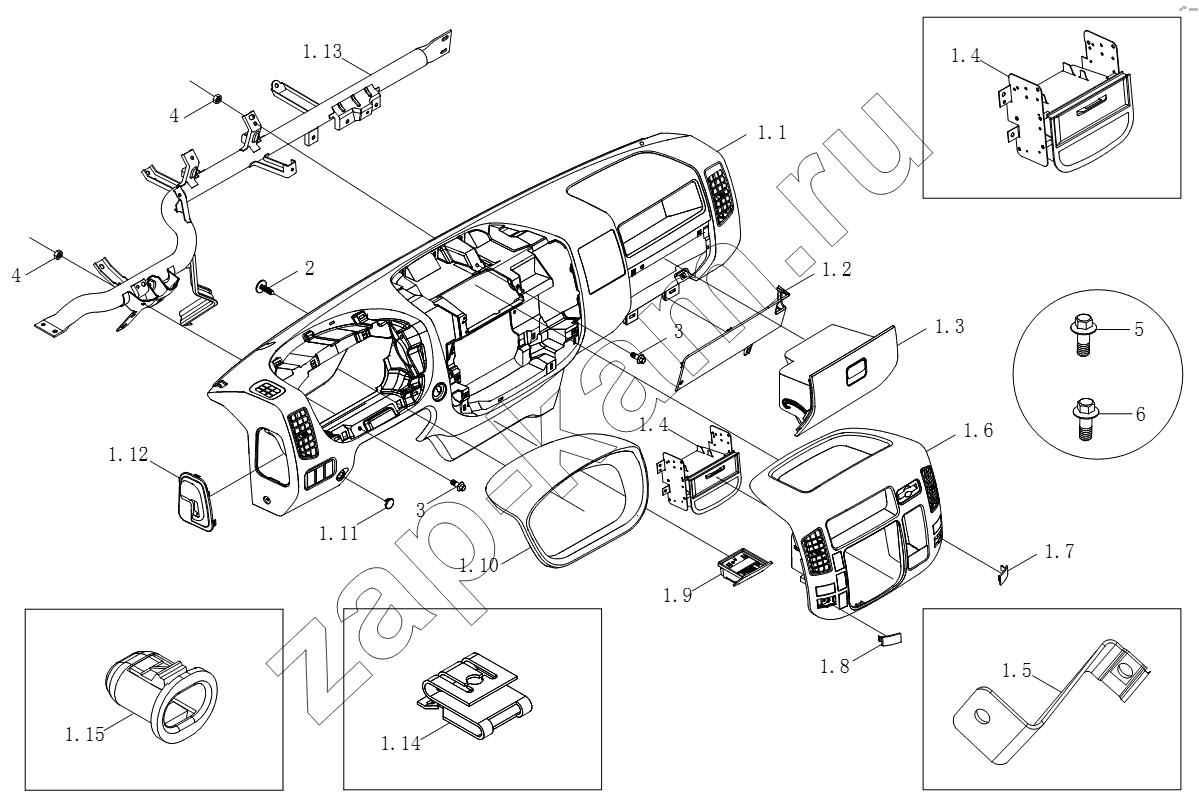

Схема/чертеж: 1SB2005350103 Панель приборов / Foton BJ1051, BJ1061 (Aumark)
1SB2005350103
1
2
3
3
4
4
5
6
11
12
13
14
14
15
16
17
18
19
110
111
112
113
114
115
Поз. Артикул Название детали Кол-во Цена
1SB2005350103 1SB2005350103 Панель приборов 1; -
1 1B20053500009 Панель приборов в сборе 1; -
2 1B18053500168 Соединительный винт с большой плоской головкой 13; -
3 Q1800820 Болт 4; -
4 Q32008 Гайка шестигранная с зубчатым буртиком 4; 240 ₽
5 Q1840616 Болт с шестигранной головкой и зубчатым буртиком 10; -
6 Q1840625 Шестигранный фланцевый болт 4; -
11 1B20053500003 Приборная панель в сборе 1; -
12 1B20053500035 Нижняя защитная панель на правой стороне 1; -
13 1B20053500032 Шпационная коробка 1; -
14 1B18053500137 Промежуточный кронштейн в сборе (без крышки) 1; -
15 1B18053500062 Усиленный кронштейн панели приборов 1; -
16 1B18053500013 Центральная контрольная панель в сборе 1; -
17 1B18053500153 Чердачная крышка правого винта 1; -
18 1B18053500152 Чердачная крышка левого винта 1; -
19 1B18053500031 Корпус пепельницы в сборе 1; -
110 1B18053500012 Покрышка приборов в сборе 1; -
111 1B18053500155 Чердачная крышка отверстия оттяжки для заглохания 1; -
112 1B18053500033 Крышка для доливки тормозной жидкости 1; -
113 1B20053500004 Сварка монтажа поперечной балки приборной панели в сборе 1; -
114 1B18053500161 Гайка пружины типа S 2; -
115 1B18053500154 Гайка пластмассового патрона 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
