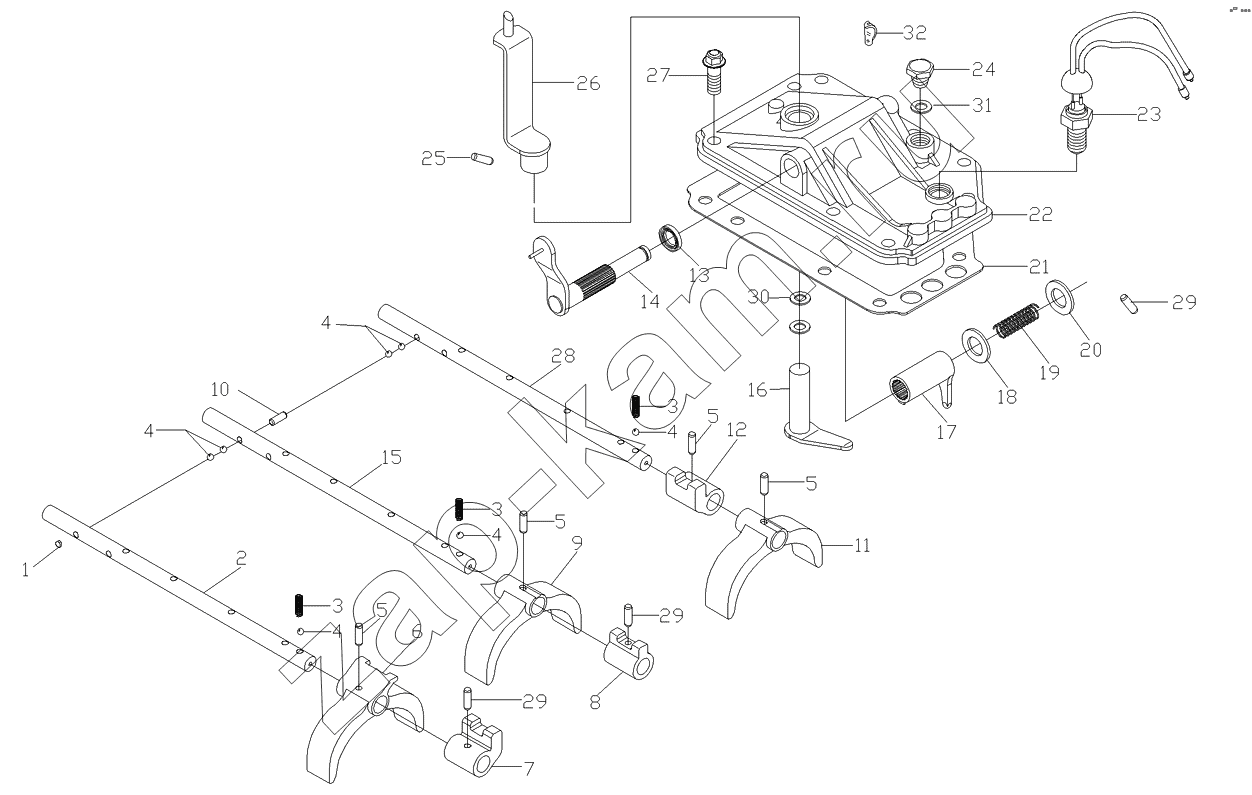

Крышка коробки и механизм переключения передачи
/ Foton-BJ1039

1
2
3
3
3
4
4
4
4
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
31
32
Поз. | Артикул | Название детали | Модель A | Модель B | |
---|---|---|---|---|---|
1 | [Заглушка GВ2254-80 16] | Заглушка GВ2254-80 16 | 1 | 1 | |
2 | N-1702232-01А | Вал вилки переключения первой и второй передач | 1 | 1 | |
3 | N-1702254-01А | Пружина | 3 | 3 | |
4 | [Стальной шарик GВ308-84 8.731] | Стальной шарик GВ308-84 8.731 | 3 | 3 | |
5 | D120-1702020 | Штифт | 6 | 6 | |
6 | N-1702231-01А | Вилка переключения первой и второй передач | 1 | 1 | |
7 | N-1702233-01А | Головка переключения первой и второй передач | 1 | 1 | |
8 | N-1702211-00А | Головка переключения третьей и четвертой передач | 1 | 1 | |
9 | N-1702230-01А | Вилка переключения третьей и четвертой передач | 1 | 1 | |
10 | N-1702255-01 | Штифт | 4 | 4 | |
11 | N-1702242-01А | Вилка переключения пятой передачи и заднего хода | 1 | 1 | |
12 | N-1702241-00А | Головка переключения пятой передачи и заднего хода | 1 | 1 | |
13 | D120-1702117 | Сальник | 1 | 1 | |
14 | N-1702160-00 | Рычаг переключения передач с валом | 1 | 1 | |
15 | N-1702212-01А | Вал вилки переключения третьей и четвертой передач | 1 | 1 | |
16 | N-1702190-00Z | Вал выбора передач с рычагом | 1 | 1 | |
17 | N-1702180-01 | Вал выбора передач с рычагом | 1 | 1 | |
18 | N-1702176-00 | Шайба | 1 | 1 | |
19 | N-1702174-00 | Пружина-ограничитель заднего хода | 1 | 1 | |
20 | N-1702173-00 | Шайба | 1 | 1 | |
21 | [Прокладка] | Прокладка | 0 | 0 | |
22 | JС521Т5ЕА-1702100 | Крышка коробки переключения передач | 1 | 1 | |
23 | JС528Т2-3729 | Выключатель сигнала заднего хода | 1 | 1 | |
24 | N-1701530-00 | Пробка | 1 | 1 | |
25 | D120-1702020 | Штифт | 1 | 1 | |
26 | D120-1702140 | Рычаг выбора передач | 1 | 1 | |
27 | [Болт GВ5787-86 М8х25] | Болт GВ5787-86 М8х25 | 10 | 10 | |
28 | N-1702243-01А | Вал вилки переключения пятой передачи и заднего хода | 1 | 1 | |
29 | [Штифт GВ879-86 4х30] | Штифт GВ879-86 4х30 | 1 | 1 | |
30 | D120-1702118 | Дефлектор | 1 | 1 | |
31 | [О-образное кольцо GВ1235-76 20х2.4] | О-образное кольцо GВ1235-76 20х2.4 | 1 | 1 | |
32 | N-901900-00 | Зажим проводов | 1 | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
