Мост задний 1103924000022
/ Foton-BJ1039

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
36
37
37
38

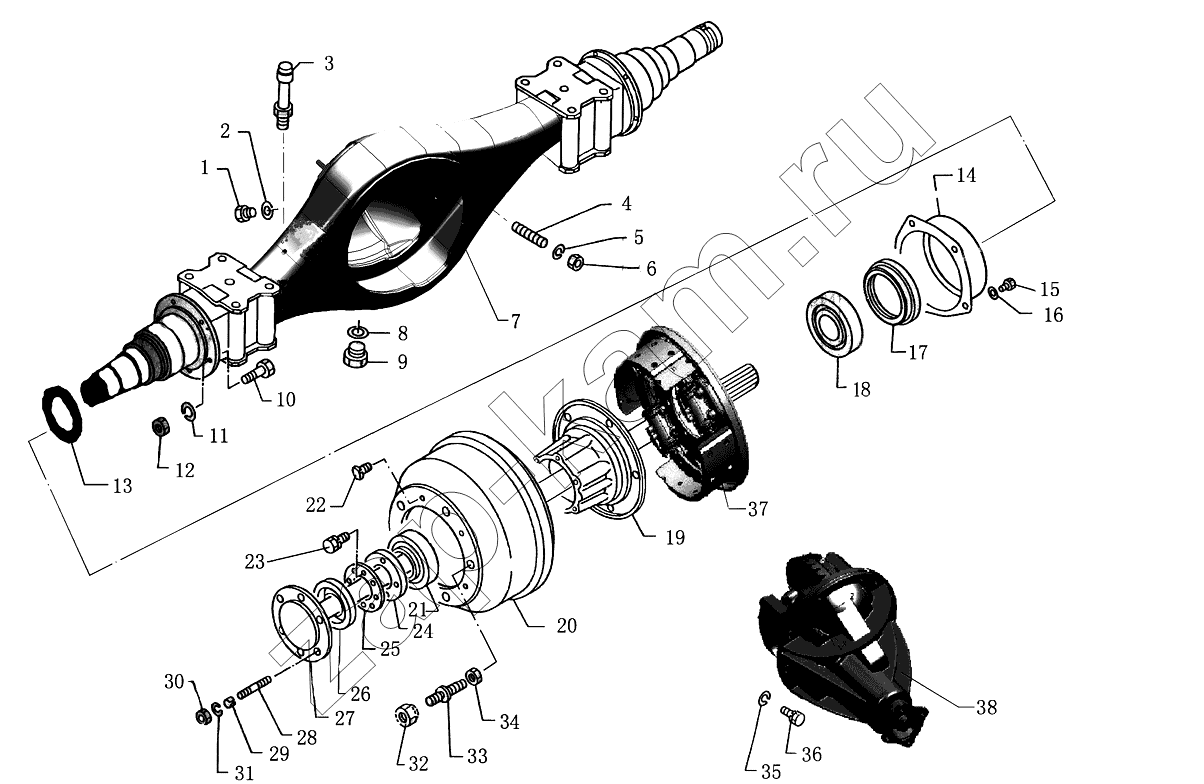

Поз. Артикул Название детали Модель A
1103924000022 1103924000022 Мост задний в сборе 1
1 3В4 Пробка маслозаливная 1
2 3В2-1 Уплотнительная прокладка пробки для заливки масла 1
3 3ВВ Клапан воздушный 1
4 3А14 Шпилька 2
5 [Шайба пружинная GВ7244-87 10] Шайба пружинная GВ7244-87 10 2
6 3А15 Гайка 2
7 ВJ1039G2-В Картер заднего моста 1
8 3В3-1 Масловыпускная пробка 1
9 3ВF Магнитная сливная пробка 1
10 8А16 Болт 12
11 [Шайба пружинная GВ7244-87 11] Шайба пружинная GВ7244-87 11 12
12 [Гайка GВ6176-86 М10х1,25] Гайка GВ6176-86 М10х1,25 12
13 8А15 Защитное кольцо сальника заднего моста 2
14 YТ-А9 Маслоотражатель 2
15 [Болт GВ5781-86 М6х10] Болт GВ5781-86 М6х10 12
16 [Шайба пружинная GВ7244-87 6] Шайба пружинная GВ7244-87 6 12
17 8АD Внутренний сальник ступицы заднего колеса 2
18 8АС Внутренний подшипник задней ступицы 2
19 ВJ1046Е6-АЕ2 Ступица заднего колеса 2
20 ВJ1039Е2-АЕ1 Тормозной барабан 2
21 8АВ Наружный подшипник ступицы заднего колеса 2
22 Q2501022 Потайной винт 4
23 [Болт GВ9074.15 М6х16] Болт GВ9074.15 М6х16 4
24 8А8 Гайка подшипника ступицы 2
25 8А7 Стопорная шайба 2
26 8АА Сальник 2
27 ВJ1029-А6 Полуось 2
28 8А5 Шпилька 12
29 8А4 Коническая прокладка 12
30 [Гайка полуоси GВ6171-86 М10х1,25] Гайка полуоси GВ6171-86 М10х1,25 12
31 [Шайба пружинная GВ7244-87 12] Шайба пружинная GВ7244-87 12 12
32 ВJ130-3103057В Гайка колеса левая 6
32 ВJ130-3103056В Гайка колеса правая 6
33 ВJ1029-АЕ3 Болт колеса левый 6
33 ВJ1029-АF1 Болт колеса правый 6
34 [Гайка болта колеса GВ52-76 М20х1,5] Гайка болта колеса GВ52-76 М20х1,5 12
35 [Шайба пружинная GВ7244-87 13] Шайба пружинная GВ7244-87 13 11
36 3А13(L=32) Болт картера главной передачи 2
36 3А13(L=38) Болт картера главной передачи 6
37 ВJ1039G3-F Тормоз задний в сборе правый 1
37 ВJ1039G3-Е Тормоз задний левый 1
38 ВJ1039G2Е-С Главная передача в сборе (отношение скорости 39:7) 1
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
